Overview
AUTOROTOR는 고속의 기계적인 전달 및 포지셔닝 용도의 인덱서 장치를 개발하여 왔습니다. 이 장비들은 AUTOROTOR사의 축적된 경험과 보다 나은 기술적인 솔루션을 위한 끊임없는 연구로 신뢰성 및 우수한 성능을 자랑합니다.
주요 제품군으로는 로터리인덱스 테이블 T시리즈, 링타입 인덱스 시리즈 AR시리즈 및 AT시리즈, 인덱싱 운동과 오실레이팅 기능이 있는 IT/OT시리즈, 고속직선이송에 유리한 AP/OP시리즈, 다이렉트모터 타입의 TK시리즈, Pick & Place 기능의 매니퓰레이션 모델이 있습니다.

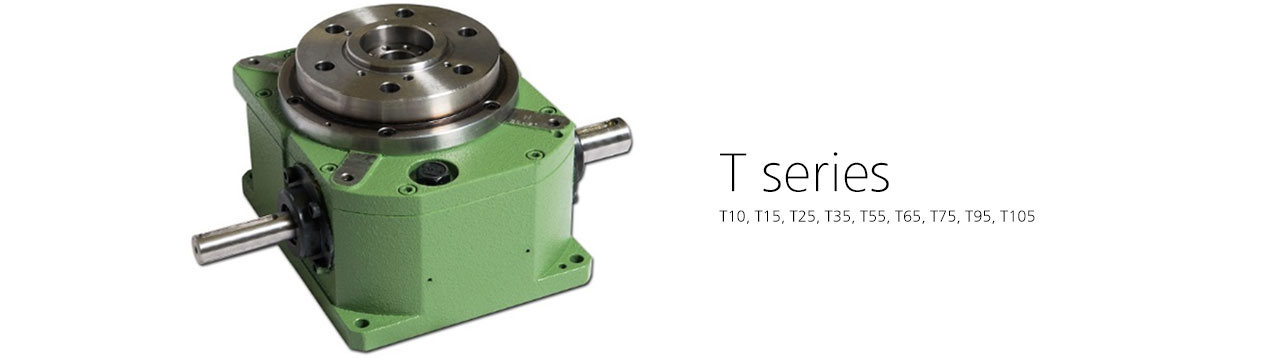

라인업 – T10, T15, T25, T35, T55, T65, T75, T95, T105

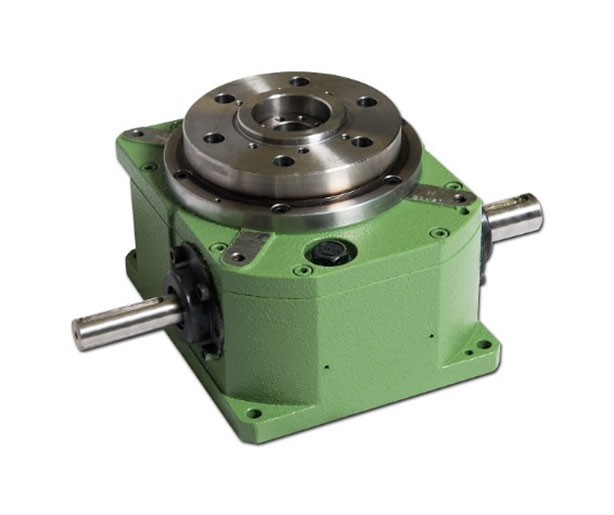

로터리 테이블은 입력 축의 연속적인 회전운동을 출력축 회전판의 간헐적인 회전운동으로 전환하는 직각 축 형태의 기계장치입니다. 인덱스방식의 간헐구동 방식과 서보모터 제어용 컨티뉴타입이 있습니다.
| 형번 | 테이블직경 | 사이즈(가로x세로x높이) | 축방향하중 | 레이디알 하중 | 허용정지토크(N.m) | 중량(kg) |
|---|---|---|---|---|---|---|
| T10 | Ø120 | 145 x 165 x 100 | 6500N | 5800N | 120Nm | 9.5kg |
| T15 | Ø130 | 170 x 205 x 140 | 11000N | 11000N | 280Nm | 23kg |
| T25 | Ø195 | 240 x 290 x 160 | 18000N | 16500N | 690Nm | 46kg |
| T35 | Ø250 | 285 x 350 x 200 | 30000N | 24000N | 1,690Nm | 84kg |
| T55 | Ø350 | 400 x 460 x 260 | 43000N | 30000N | 2,370Nm | 181kg |
| T65 | Ø435 | 500 x 545 x 300 | 60000N | 55000N | 6,220Nm | 360kg |
| T75 | Ø535 | 540 x 620 x 325 | 70000N | 70000N | 8,780Nm | 432kg |
| T95 | Ø700 | 700 x 800 x 425 | 100000N | 100000N | 28,580Nm | 936kg |
| T105 | Ø1000 | 1000 x 1120 x 560 | 150000N | 150000N | 42,330Nm | 2,000kg |

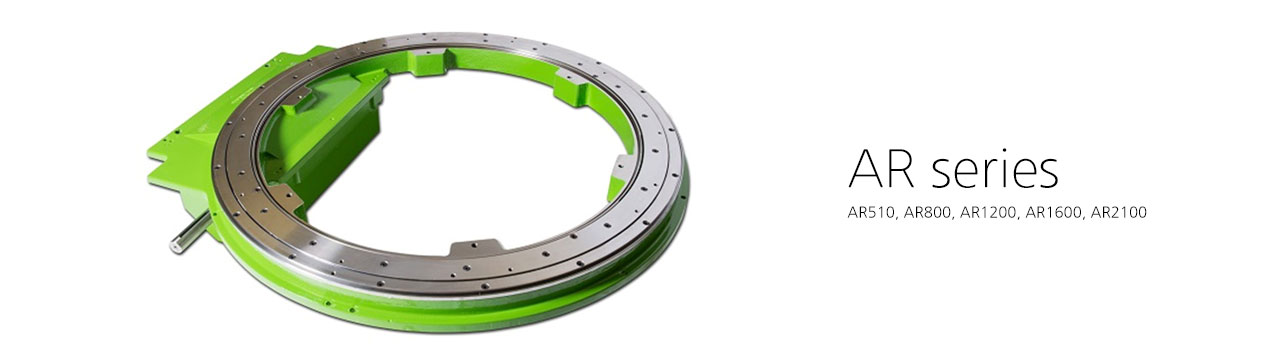

라인업 – AR510, AR800, AR1200, AR1600, AR2100

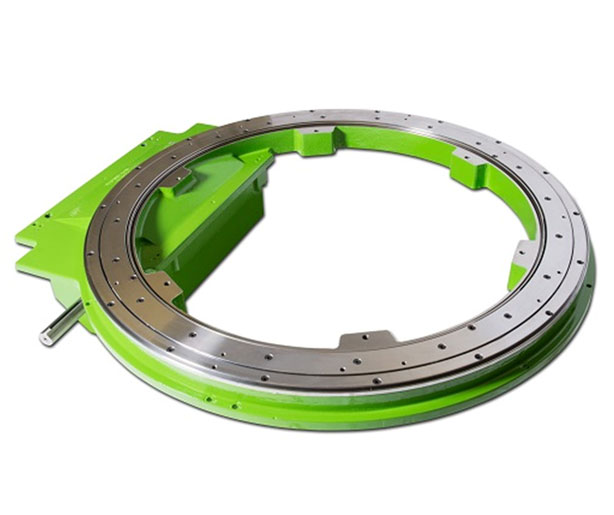

링타입 인덱스 테이블 AR시리즈는 가운데 큰홀을 가지고 있는 링타입의 인덱스 장치 입니다.구조적인 특성상 중공홀 부분을 이용한 장비설계시 공간절약의 장점이 있고, 높은 회전전달 및 하중에 대한 허용치가 매우 높은 장점이 있습니다.
| 형번 | 테이블직경 | 높이 | 축방향하중 | 레이디알 하중 | 허용정지토크(N.m) | 중량(kg) |
|---|---|---|---|---|---|---|
| AR510 | Ø510 | 273mm | 7500daN | 7500daN | 6307Nm | 220kg |
| AR800 | Ø800 | 324.5mm | 13000daN | 13000daN | 18100Nm | 500kg |
| AR1200 | Ø1200 | 360mm | 21000daN | 21000daN | 29785Nm | 550kg |
| AR1600 | Ø1600 | 407.5mm | 28000daN | 28000daN | 40882Nm | 1100kg |
| AR2100 | Ø2100 | 407.5mm | 56000daN | 56000daN | 55482Nm | 1400kg |

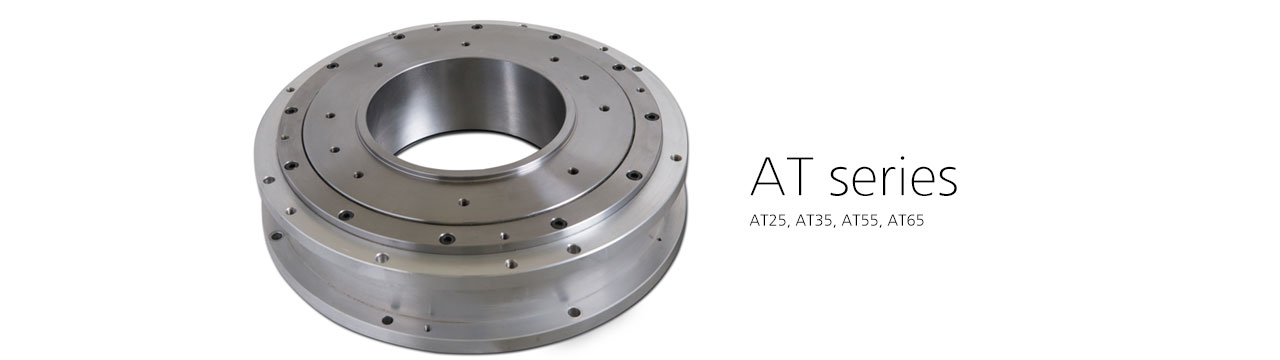

라인업 – AT25, AT35, AT55, AT65

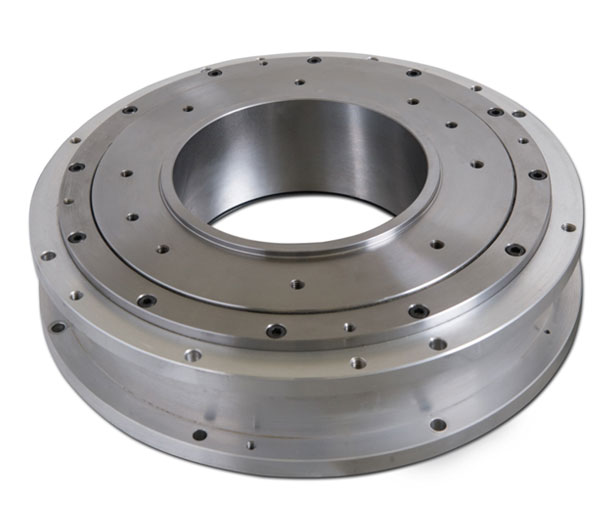

AT시리즈는 AR시리즈와는 다른형태의 링타입 인덱스 장치입니다. 캠방식이 아닌 내부 유성치차 방식의 인덱스 입니다. 협소한 공간에 설치가 가능하고 고정밀도에 매우 조용한 장점을 지니고 있습니다.
| 형번 | 사이즈 | 최고속도 | 최대토크 | 축방향하중 | 레이디알하중 | 최대허용관성모멘트 | 회전판평행도 | 회전판편심도 |
|---|---|---|---|---|---|---|---|---|
| AT25 | Ø260 x 75mm | 30RPM | 1180Nm | 1600daN | 1450daN | 5kgm^2 | Ø195 기준 0.01mm |
Ø120 기준 0.001mm |
| AT35 | Ø350 x 90mm | 30RPM | 375Nm | 2700daN | 2150daN | 15kgm^2 | Ø250 기준 0.15mm |
Ø150 기준 0.015mm |
| AT55 | Ø450 x 95mm | 30RPM | 560Nm | 3850daN | 2700daN | 30kgm^2 | Ø345 기준 0.15mm |
Ø230 기준 0.015mm |
| AT65 | Ø550 x 110mm | 15RPM | 1240Nm | 5000daN | 4900daN | 50kgm^2 | Ø410 기준 0.15mm |
Ø280 기준 0.015mm |

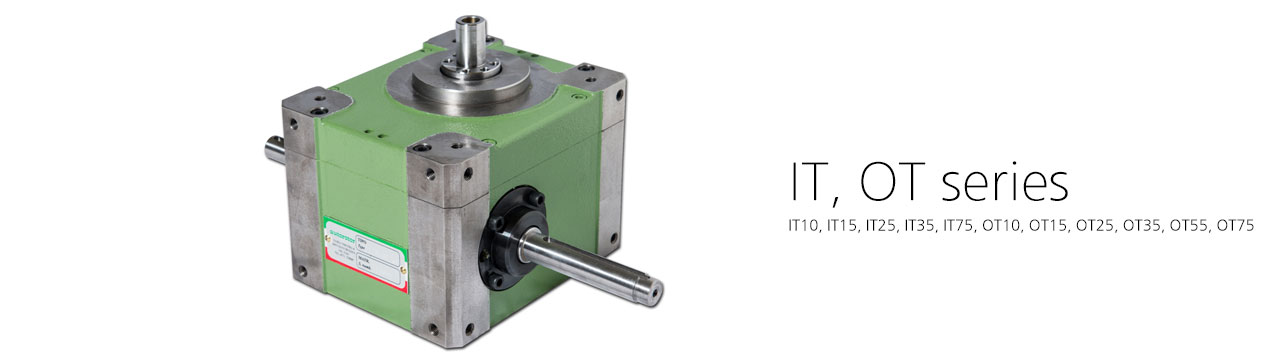

라인업 – IT/OT10, IT/OT15, IT/OT25, IT/OT35, IT/OT55, IT/OT75

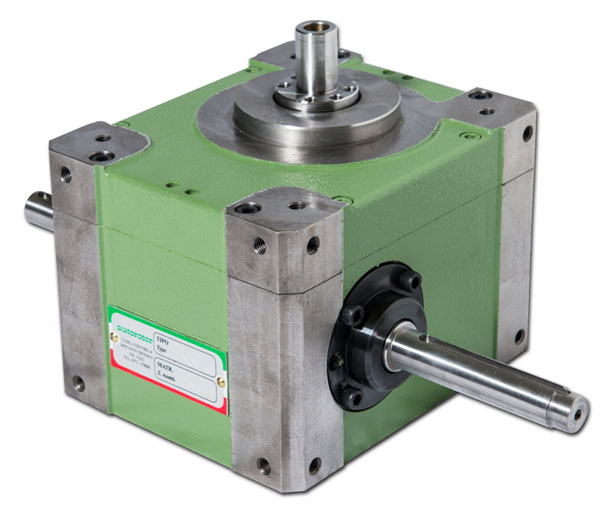

표준사각 간헐드라이브 IT/OT시리즈는 인덱스회전을 하는 IT시리즈와 오실레이팅 운동을 하는 OT시리즈로 나뉘어 있습니다. 테이블타입 인덱스 시리즈인 T시리즈와의 다른점은 테이블타입은 테이블 회전판이 회전하는 반면, IT/OT시리즈는 출력축이 회전 하는 방식입니다.
| 모델명 | 사이즈 | 무게 | 정정격출력토크 | 축방향하중 | 레이디알하중 | 오버터닝모멘트 | 평탄도 | 편심도 |
|---|---|---|---|---|---|---|---|---|
| IT/OT10 | 150 x 110 x 90 | 5kg IT10 9kg OT10 |
사양서참조 | 75daN | 75daN | 2daNm | 0.01mm | 0.02mm |
| IT/OT15 | 190 x 157 x 130 | 주철 20kg 알루미늄 11kg |
사양서참조 | 300daN | 300daN | 10daNm | 0.01mm | 0.03mm |
| IT/OT25 | 275 x 205 x 175 | 주철 42kg 알루미늄 26kg |
사양서참조 | 550daN | 550daN | 32daNm | 0.02mm | 0.03mm |
| IT/OT35 | 330 x 255 x 235 | 주철 78kg 알루미늄 42kg |
사양서참조 | 800daN | 800daN | 65daNm | 0.02mm | 0.03mm |
| IT/OT55 | 450 x 370 x 290 | 주철 143kg 알루미늄 78kg |
사양서참조 | 2000daN | 2000daN | 210daNm | 0.02mm | 0.03mm |
| IT/OT75 | 650 x 560 x 390 | 550kg | 사양서참조 | 3200daN | 3200daN | 480daNm | 0.02mm | 0.03mm |

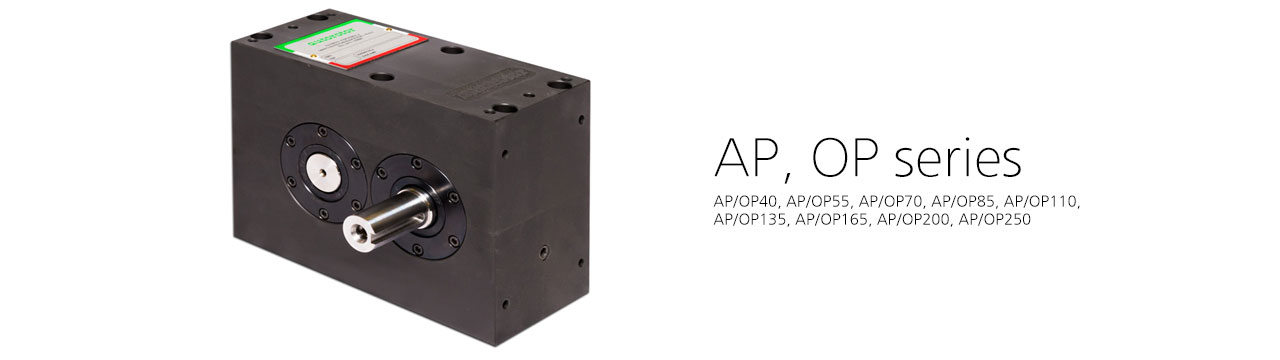

라인업 – AP/OP40, AP/OP55, AP/OP70, AP/OP85, AP/OP110, AP/OP135, AP/OP165, AP/OP200, AP/OP250
패러럴캠 방식을 이용한 인덱스 입니다. 앞서 설명한 바렐캠 기구는 입출력 축이 직각으로 이루어져 큰 부하의 장치에 최적의 기구이나, 이 패러럴캠 기구는 입출력 축이 소분할이 요구 되어지는 컨베이어 등 직진이송에 최적화된 이상적인 평면 캠 기구입니다.
| 모델명 | 사이즈 | 무게 | 정정격출력토크 | 축방향하중 | 레이디알하중 |
|---|---|---|---|---|---|
| AP/OP40 | 120 x 70 x 90 | 4kg | 사양표참조 | 150daN | 2daN |
| AP/OP55 | 155 x 90 x 110 | 5kg | 사양표참조 | 250daN | 3daN |
| AP/OP70 | 190 x 95 x 140 | 8kg | 사양표참조 | 450daN | 13daN |
| AP/OP85 | 240 x 120 x 180 | 28.5kg | 사양표참조 | 600daN | 20daN |
| AP/OP110 | 330 x 150 x 210 | 47kg | 사양표참조 | 1000daN | 35daN |
| AP/OP135 | 370 x 180 x 260 | 92kg | 사양표참조 | 1400daN | 45daN |
| AP/OP165 | 460 x 220 x 330 | 150kg | 사양표참조 | 1900daN | 85daN |
| AP/OP200 | 550 x 250 x 400 | 275kg | 사양표참조 | 2600daN | 115daN |
| AP/OP250 | 700 x 300 x 500 | 480kg | 사양표참조 | 4650daN | 190daN |

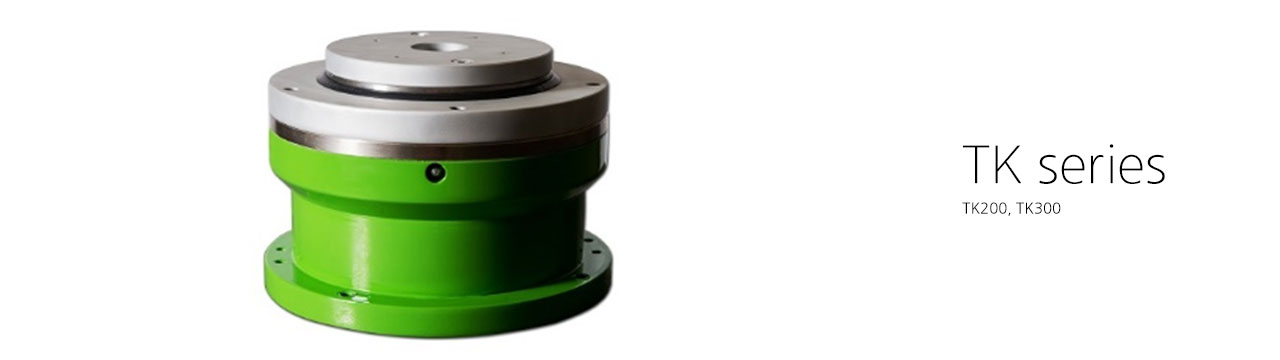

라인업 – TK200, TK300

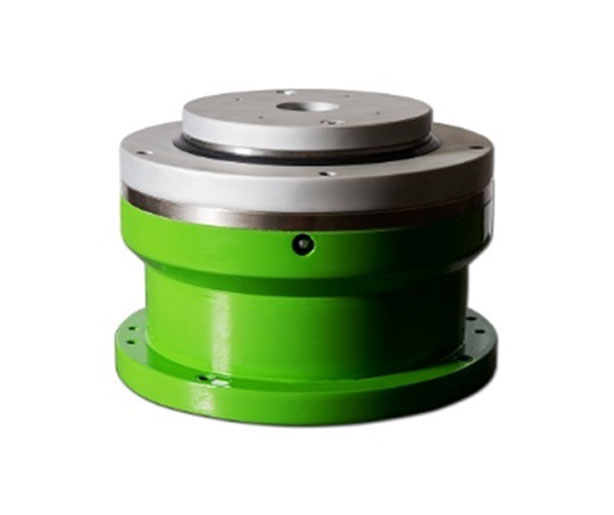

토크테이블 TK시리즈는 마치 리니어모터를 말아서 만든것과 같습니다. 따라서 엔코더를 사용하여 정밀한 위치제어가 가능하고 높은 토크를 발생시킬수 있습니다. 토크테이블은 동기모터처럼 작동되며, 자석들이 드럼의 안쪽면에 설치되어 회전체 역할을 수행합니다.
| 모델명 | 사이즈 | 무게 | 최대속도 | 위치정밀도 | 반복정밀도 | 정격토크 | 순간최대토크 | 정지토크 | 축방향하중 | 레이디알하중 | 굽힘모멘트 | 오버터닝모멘트 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TK200 | Ø250 x 170 | 26kg | 500RPM | ±20arcsec | ±10arcsec | 64Nm | 120Nm | 49Nm | 1800daNm | 1650daNm | 68daNm | 38daNm |
| TK300 | Ø360 x 170 | 42kg | 500RPM | ±20arcsec | ±10arcsec | 144Nm | 218Nm | 49Nm | 1800daNm | 1650daNm | 68daNm | 38daNm |

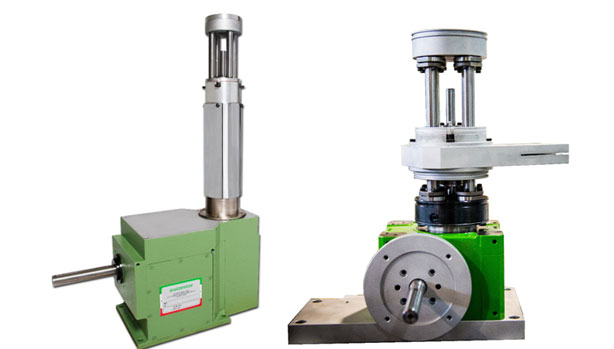

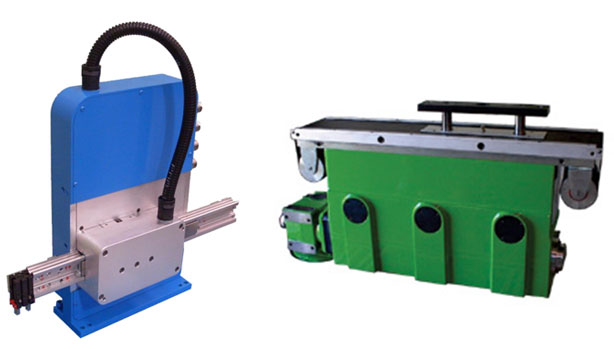

매니퓰레이터는 지정된 위치에 부품이나 제품을 핸들링하는데 사용됩니다. 또한“pick and place”로 알려져 있으며 여러 종류가 어서 선택이 넓으며 매우 빠른 속도로 진동이 없으며 정밀하고 정확한 위치제어가 가능합니다. 매니퓰레이터는 캠 변위를 이용한 기계적 장치로 혹은 직선 이나 각 운동을 하는 전기적 장치로도 제공됩니다. 이 제품은 높은 반복 정밀도, 높은 생산성, 컴팩한 디자인, 최소한의 입력힘 그리고 저 비용의 유지보수가 주요 장점니다. 또한 저비용으로 다른 기계장비와의 동기가 가능합니다.
라인업 : BRM2, UML300, MLE
모든 것이 직선운동으로 작동하여 물체를 한 장소에서 다른 장소로 이동시키는 장비를 “리니어매니퓰레이션”이라고 합니다.
주요장점
1)고속의 연속 변위 운동
2)고 진동에서 부드러운 동작
3)고반복 정밀
4)다른 동력전달장치와의 연결의 호환성
5)낮은 전력소모
6)쉬운조작과 저비용의 유지 보수
라인업 : BRM1, BRMT2, BRMT3
최소한의 회전운동이 있는 이송 방법을 시행하여 물체를 한 장소에서 다른 장소로 움직이는 장비를 “로터리 매니퓰레이션”이라고 합니다.
