Overview
기계산업 및 플랜트 엔지니어링분야에 고정밀 기어박스의 필요성은 나날이 증가하고 있습니다. 낮은 백래시와 높은 토크 그리고 동시에 틸팅과 비틀림에 잘 버티면서도 컴팩트한 사이즈의 제품이 요구되고 있습니다. 당사는 표준타입 제품군 뿐만 아니라, 고객 요구 조건에 맞는 특수제작 제품도 공급합니다.
모든제품은 장비에 바로 장착할 수 있는 반조립(Subassenldy)유니트로 공급가능하며, 그외 밀폐형 기어박스 (Enclosed gearbox) 및 기어드모터 타입도 가능합니다. 샤프트는 솔리드축(Solid shaft)과 케이블통과가 가능한 중공축(Hollow shaft, 최대 지름 73mm) 두가지 타입이 있습니다.
Melior Motion
정밀 드라이브 감속기의 장점
- 저희 제품은 유성치차 방식의 감속기입니다.
- 제품수명이 다할때까지 추가보정작업이 필요없습니다.
- 백래시가 0.6arcmin 일체형 베어링으로 긴 수명을 보장합니다.
- 최대허용등속토크 값을 n2=15min-1의 출력속도기준으로 계산하였습니다.
- 제품내부의 유성기어들이 고속의 입력속도(rpm 6600min-1)을 가능하게 합니다.
- 제품수명 : 20,000 운전시간 (비교 : 사이클로이드 감속기 제품수명은 6,000시간)
- 유성기어의 특성상 사이클로이드 감속기보다
기동토크(Breakaway Torque)가 뛰어납니다. - Melior Motion 감속기는 최고의 출력밀도(Nm per kg)를 가지고 있습니다.

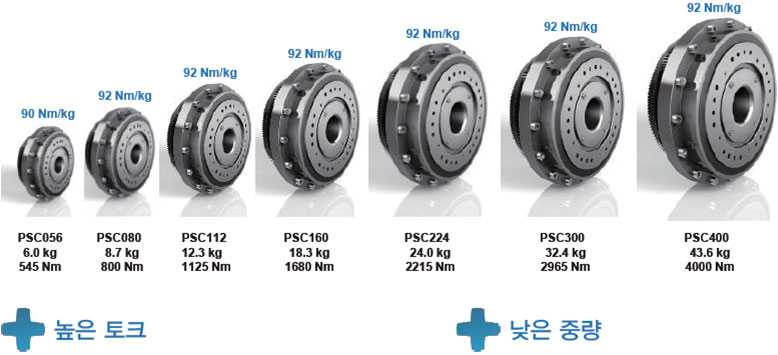

Melior Motion의
출력밀도(Power density)
| 구분 | Melior Motion 유성 치차 감속기 | 경쟁사 사이클로이드 감속기 |
|---|---|---|
| 백래시 | 감속기 제품수명 기간 내내 0.6arcmin 미만으로 유지 | 제품사용 1년 후부터 증가하여 추가 보정작업 필요 |
| 토크계산기준 | 토크값을 출력단속도 n2=15rpm 기준으로 계산 | 출력단속도 n2=5rpm 기준으로 계산된 경우가 많음 |
| 제품수명 | 20,000 운전시간 | 6,000 운전시간 |
| 효율 | 95% 이상 | 85% 이상 |
| 출력밀도 (Power density) |
감속기 업계제품중 세계 최고의 출력밀도(Nm/Kg) | |
| 입력단 속도 (Max input speed) |
6,600rpm에 달하는 초고속 입력단속도 *아래차트 참조 | 저속 |
치수
반조립유니트(Sub Assemblies)
| 기어박스사이즈 | A(mm) | B1(mm) | C(mm) | D1(mm) |
|---|---|---|---|---|
| PSC056-V | 35.5 | 69.1 | – | 166.0 |
| PSC080-V | 40.4 | 78.6 | – | 188.0 |
| PSC112-V | 45.2 | 88.0 | – | 211.0 |
| PSC160-V | 51.7 | 100.6 | – | 241.0 |
| PSC224-V | 56.5 | 110.0 | – | 263.0 |
| PSC300-V | 62.4 | 121.5 | – | 291.0 |
| PSC400-V | 69.0 | 134.3 | – | 329.0 |
| 기어박스사이즈 | A(mm) | B1(mm) | C(mm) | D1(mm) |
|---|---|---|---|---|
| PSC056-H | 35.5 | 69.1 | 37.7 | 166.0 |
| PSC080-H | 40.4 | 78.6 | 42.9 | 188.0 |
| PSC112-H | 45.2 | 88.0 | 48.0 | 211.0 |
| PSC160-H | 51.7 | 100.6 | 54.9 | 241.0 |
| PSC224-H | 56.5 | 110.0 | 60.0 | 263.0 |
| PSC300-H | 62.4 | 121.5 | 66.3 | 291.0 |
| PSC400-H | 69.0 | 134.3 | 73.2 | 329.0 |
밀폐형 기어박스(Enclosed Gearboxes)
| 기어박스사이즈 | A(mm) | B2(mm) | C(mm) | D1(mm) | D2(mm) | E(mm) |
|---|---|---|---|---|---|---|
| PSC056 | 35.9 | 80.2 | 37.7 | 166.0 | 193.0 | 109.1 |
| PSC080 | 40.7 | 90.8 | 42.9 | 188.0 | 218.0 | 123.5 |
| PSC112 | 45.7 | 101.9 | 48.0 | 211.0 | 245.0 | 138.6 |
| PSC160 | 52.2 | 116.4 | 54.9 | 241.0 | 280.0 | 158.3 |
| PSC224 | 56.9 | 127.0 | 60.0 | 263.0 | 305.0 | 172.8 |
| PSC300 | 63.0 | 134.0 | 66.3 | 291.0 | 338.0 | 191.2 |
| PSC400 | 71.0 | 151.0 | 73.2 | 329.0 | 380.0 | 215.5 |
제품 성능표
아래의 데이터는 반조립(Subassembly) 유닛과 밀폐형 기어박스 모두 적용됩니다.
| 기어사이즈 | PSC056-V | PSC080-V | PSC112-V | PSC160-V | PSC224-V | PSC300-V | PSC400-V |
|---|---|---|---|---|---|---|---|
| 감속비 | 71,80,90,100,112,140,160,180,200 | ||||||
| 최대 허용토크(Nm) | 545 | 800 | 1,125 | 1,680 | 2,215 | 2,965 | 4,000 |
| 정격 출력토크(Nm) | 453 | 649 | 907 | 1,376 | 1,868 | 2,407 | 3,246 |
| 출력단 가속토크(Nm) | 620 | 905 | 1,260 | 1,910 | 2,505 | 3,370 | 4,545 |
| 비상정지 모멘트(Nm) | 1,305 | 2,145 | 3,320 | 4,220 | 5,250 | 7,655 | 10,325 |
| 최대출력 속도(1/min) | 150 | 122 | 101 | 81 | 70 | 59 | 50 |
| 최대허용 입력속도(1/min) | 6,600 | 6,500 | 6,400 | 6,300 | 6,200 | 6,100 | 6,000 |
| 틸팅강도(Nm/arcmin) | 520 | 756 | 1,075 | 1,605 | 2,100 | 2,830 | 3,815 |
| 비틀림강도(Nm/arcmin) | 135 | 200 | 285 | 425 | 555 | 750 | 1,010 |
| 최대 축방향하중(kN) | 189 | 245 | 307 | 401 | 480 | 586 | 715 |
| 최대 레이디얼하중(kN) | 55 | 71 | 90 | 117 | 140 | 171 | 208 |
| 최대 동적축방향하중(kN) | 29.5 | 38.1 | 47.7 | 62.4 | 74.6 | 91.0 | 111.1 |
| 최대 동적레이디얼하중(kN) | 17.8 | 23.0 | 28.8 | 37.6 | 45.0 | 54.9 | 67.0 |
| 무게(Kg) | 6.0 | 8.7 | 12.3 | 18.3 | 24.0 | 32.4 | 43.6 |
아래의 데이터는 반조립(Subassembly) 유닛과 밀폐형 기어박스 모두 적용됩니다.
| 기어사이즈 | PSC056-H | PSC080-H | PSC112-H | PSC160-H | PSC224-H | PSC300-H | PSC400-H |
|---|---|---|---|---|---|---|---|
| 감속비 | 45,50,56,63,71,80,90,100,110,120,130 | ||||||
| 최대 허용토크(Nm) | 545 | 800 | 1,125 | 1,680 | 2,215 | 2,965 | 4,000 |
| 정격 출력토크(Nm) | 453 | 649 | 907 | 1,376 | 1,868 | 2,407 | 3,246 |
| 출력단 가속토크(Nm) | 620 | 905 | 1,260 | 1,910 | 2,505 | 3,370 | 4,545 |
| 비상정지 모멘트(Nm) | 1.305 | 2,145 | 3,320 | 4,220 | 5,250 | 7,655 | 10,325 |
| 최대출력 속도(1/min) | 150 | 122 | 101 | 81 | 70 | 59 | 50 |
| 최대허용 입력속도(1/min) | 6,600 | 6,500 | 6,400 | 6,300 | 6,200 | 6,100 | 6,000 |
| 틸팅강도(Nm/arcmin) | 520 | 765 | 1,075 | 1,605 | 2,100 | 2,830 | 3,815 |
| 비틀림강도(Nm/arcmin) | 170 | 250 | 355 | 530 | 695 | 935 | 1,260 |
| 최대 축방향하중(kN) | 189 | 245 | 307 | 401 | 480 | 586 | 715 |
| 최대 레이디얼하중(kN) | 55 | 71 | 90 | 117 | 140 | 171 | 208 |
| 최대 동적축방향하중(kN) | 29.5 | 38.1 | 47.7 | 62.4 | 74.6 | 91.0 | 111.1 |
| 최대 동적레이디얼하중(kN) | 17.8 | 23.0 | 28.8 | 37.6 | 45.0 | 54.9 | 97.0 |
| 무게(Kg) | 6.0 | 8.7 | 12.3 | 18.3 | 24.0 | 32.4 | 43.6 |
- 감속비는 기어사이즈 별로 다릅니다. 문의주시기 바랍니다.
- 27,000,000 부하 변화 기준
- 제품수명 기간내 9,000,000 부하 변화 기준
- 제품수명 기간내 3,000번 기준
- n2=5min-1 기준
제품수명 : 20,000 운전시간
보호등급 : IP65(기어박스만적용됨)
윤활유 : 제품은 윤활유없이 제공됩니다. 다만 기어박스제품은 표준미네랄유(Viscosity 320)와 함께 제공됩니다.

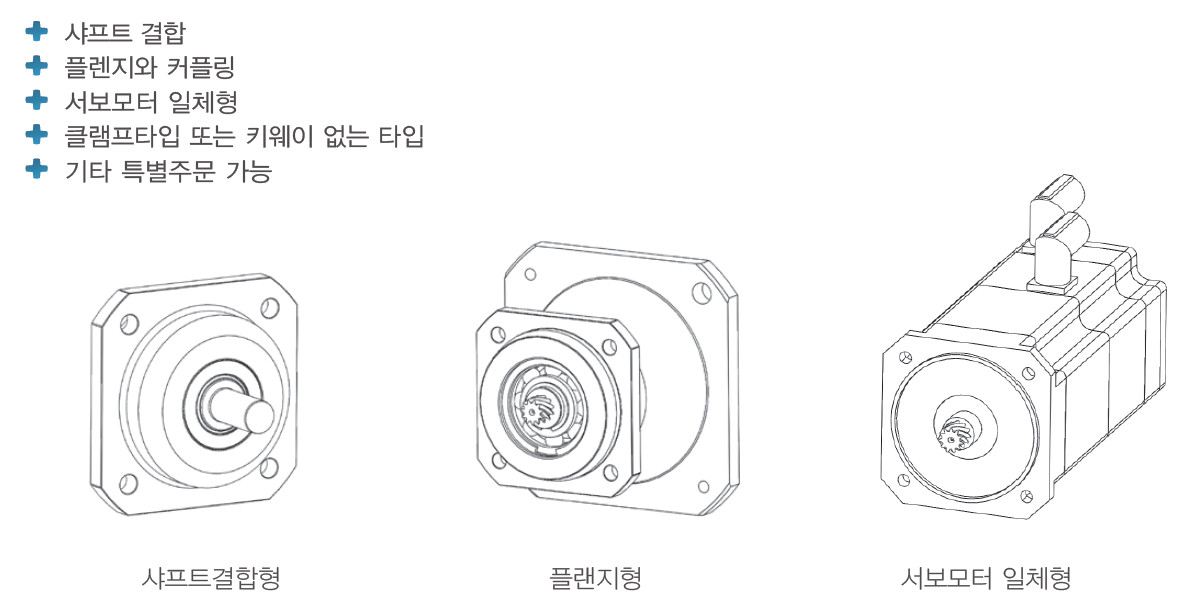

입력타입

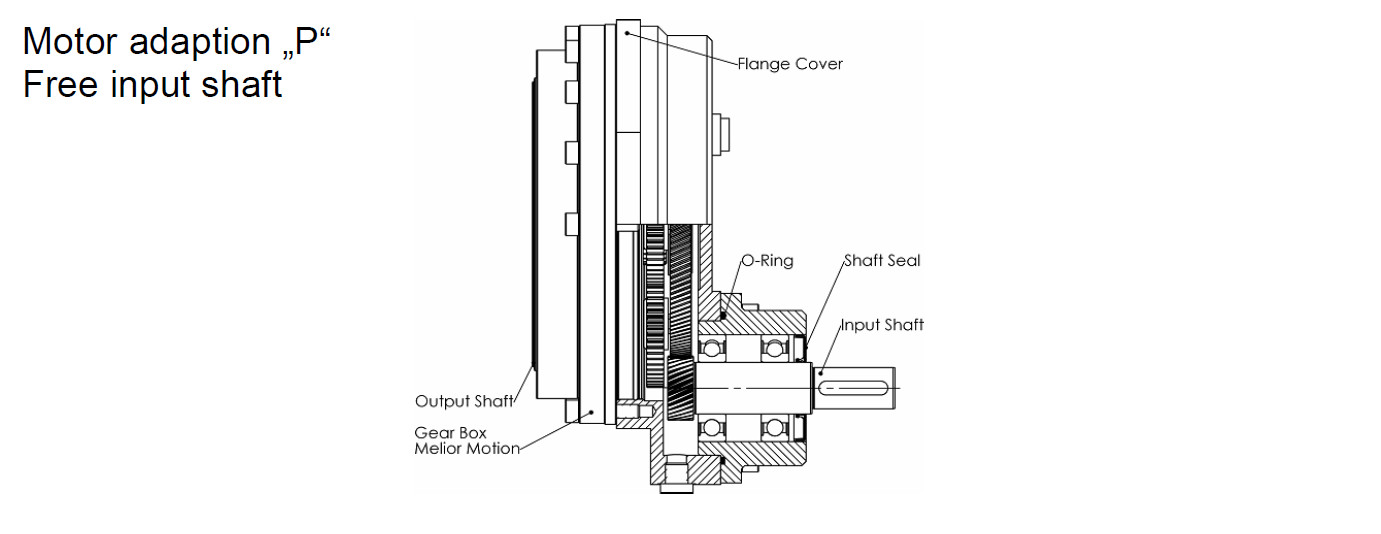

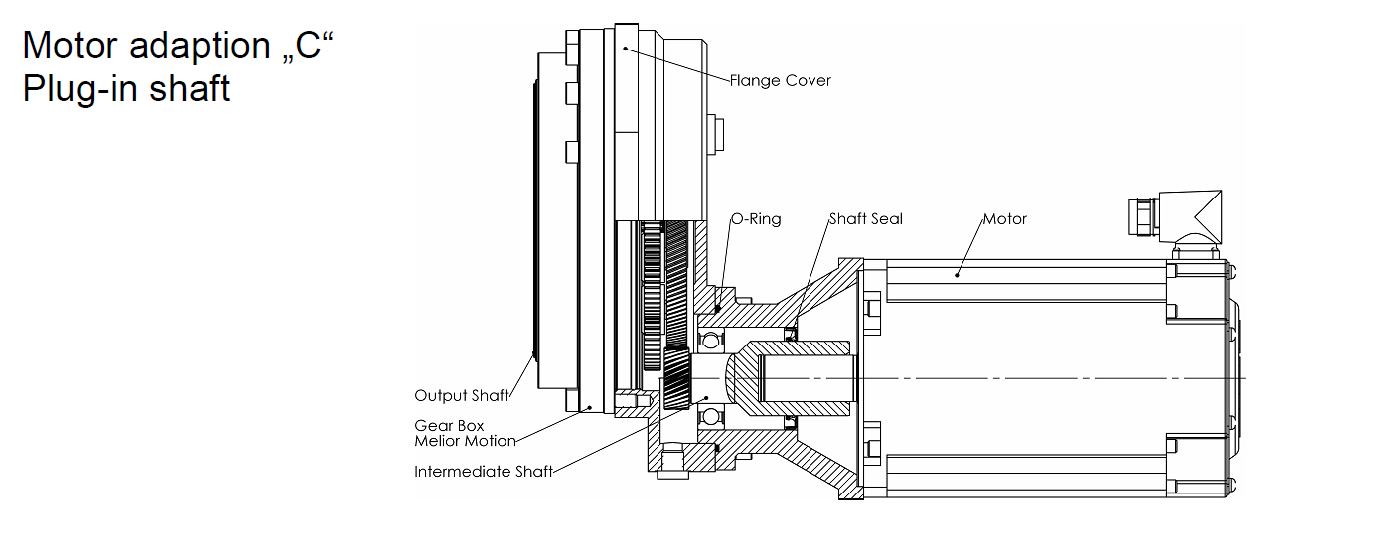

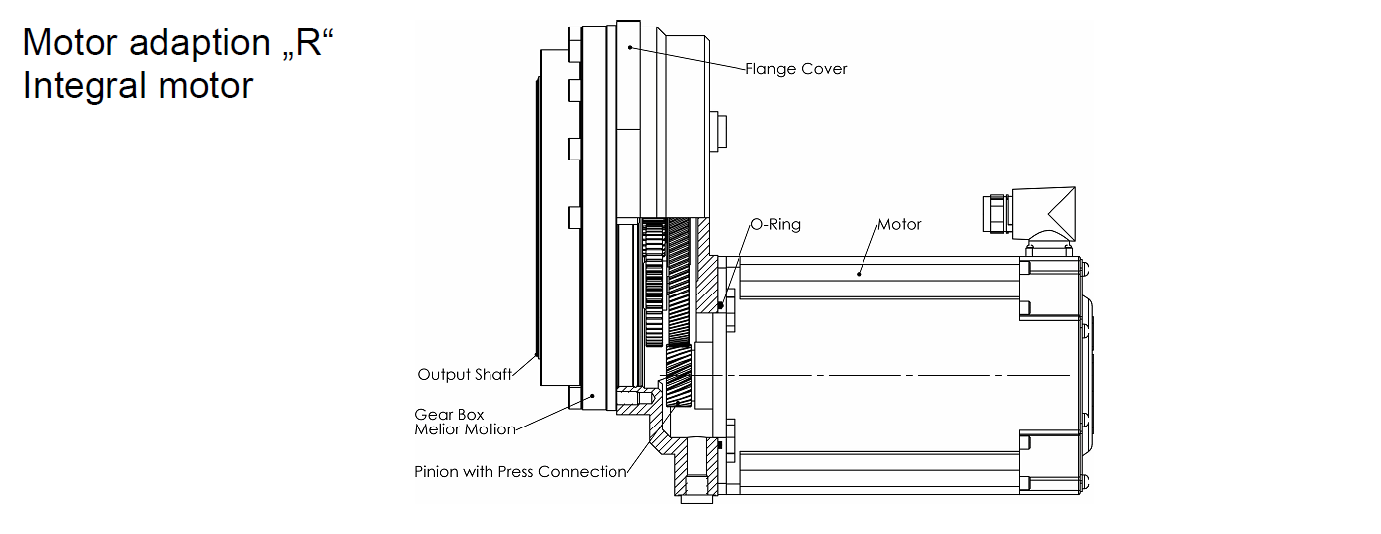

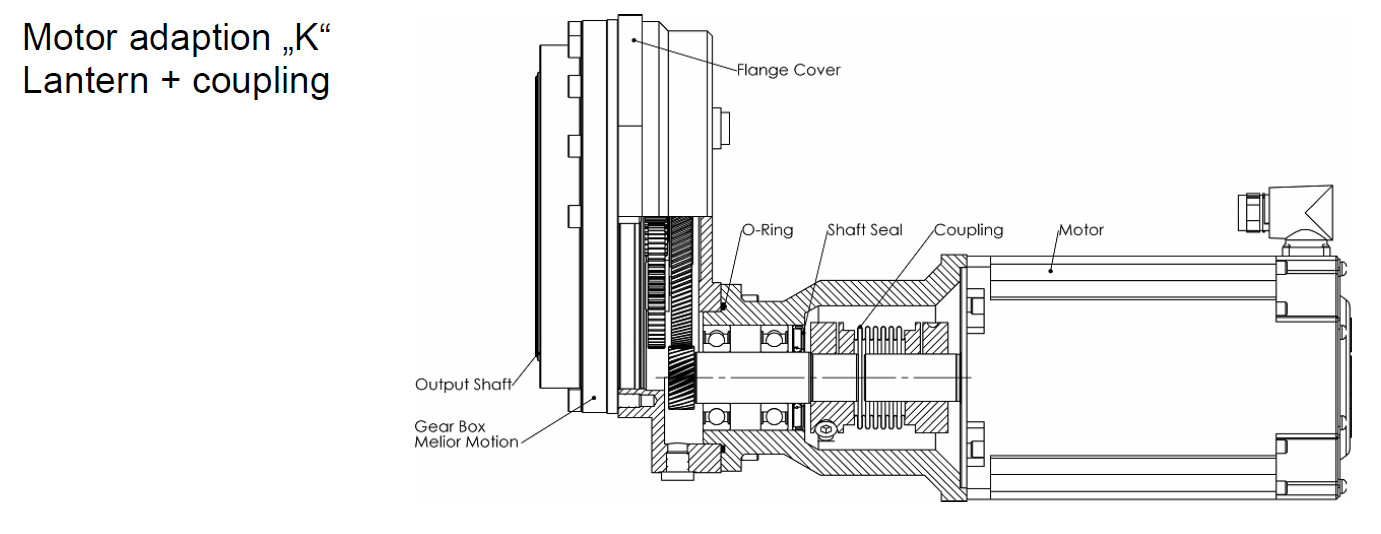

입력단 옵션 (C, P, R, K)

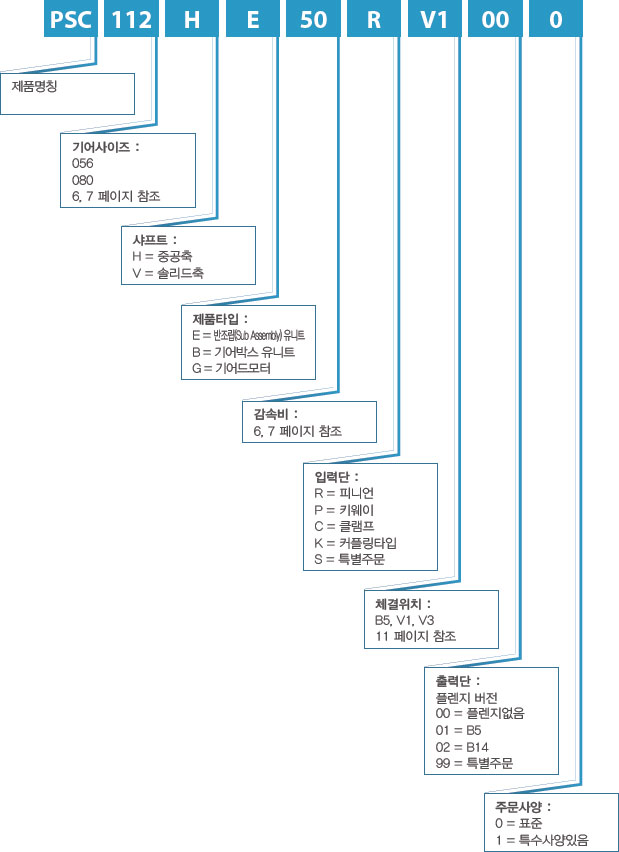

제품코드
산업
로보트, 자동차장비, 포장기계, 공작기계, 턴테이블, 프린팅산업, 용접시스템, 의학, 네비게이션 외
응용예: 델타 로봇
델타 로봇은 식품 및 포장의 다양한 처리 작업에 사용되는 산업뿐만 아니라 제약 및 의료 산업 등 다양한 산업군에 널리 적용될수 있습니다. 다양한 제품의 무게와 각기 다른 pick & place 동작에 중요한 역할을 수행할수 있도록 설계되었습니다. 또한 높은속도의 매우 역동적인 움직임을 구현할수 장점이 있습니다.
특징
- 낮은 백래시
- 컴팩트한 디자인
- 저소음
- 저마찰
- 고강성
- 고효율
장점
- 수명기한동안 일정한 정밀도유리
- 스마트한 디자인
- 저소음 유지
- 고효율
- 정밀한 위치 제어가능
- 에너지 소모 적음
SPEC
| 감속비 | i=30.57 or 51.7 |
|---|---|
| 스테이지 | 2 |
| 출력토크 | 130Nm |
| 비상정지모멘트 | 400Nm |
| 입력속도 | 4800min-1 |
| 레이디얼하중 | 1000N |
| 백래시 | < 0.5arcmin |
| 마찰(출력단) | < 8Nm |
| 수명 | 30,000hours |
| 비틀림강성 | 42Nm / arcmin |
