Overview

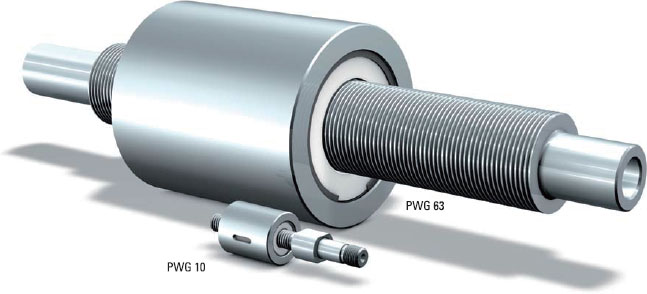

Ortlieb 제품은 고정밀 유성치차 서보 스크류 입니다.
제로 백래쉬 / 높은 전환율 / 높은 파워 강도 / 높은 하중 능력 / 고효율 / 높은 동적 성능 / 높은 이송 속도 / 긴 수명 / 저소음

ASCA 서보 스크류
SERAC XH
SERAC XHM
SERAC KH
SERAC LH
카달로그 다운로드

제품종류

형번	PWG10	PWG12	PWG16	PWG20	PWG25	PWG32	PWG44	PWG63
리드P(mm)	1	1	1	1	1	1.5	1.5	2
	2	2	2	2	2	3	3	4
			3	3	3	4.5	4.5	6
				4	4	6	6	8
					5		7.5	10
나사직경a(mm)	9.4	11.7	15.7	19.7	24.7	31.7	43.4	62.7
최대힘(kN)	4.5	9	12	22	30	60	100	170
동정격하중C(kN)	8	17	26	45	60	95	200	330
최대속도 Nmax(rpm)	14000	11660	8750	7000	5600	4370	3180	2220

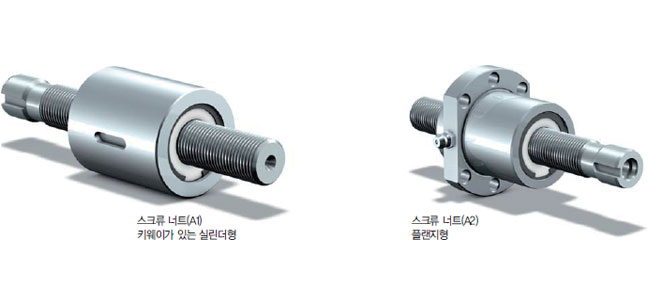

스크류 너트 종류

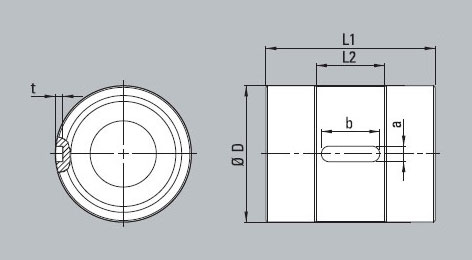

Type:A1(실린더형)

형번	D g6	L1	L2	a	b	t
PWG10 x..-A1	27	35	15	3	12	1.8
PWG12 x..-A1	35	45.5	17	4	14	2.5
PWG16 x..-A1	38	49	19	4	16	2.5
PWG20 x..-A1	49	62	25	5	20	3
PWG25 x..-A1	54	69.5	27.5	6	22	3.5
PWG32 x..-A1	70	87	35	8	30	4
PWG44 x..-A1	100	122	50	12	40	5
PWG63 x..-A1	130	160	On request

치수 : mm

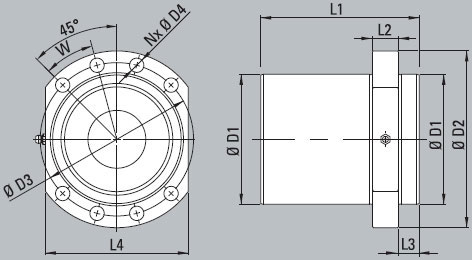

Type:A2(플랫 플랜지형)

형번	D1 g6	D2	D3	D4	L1	L2	L3	L4	N	W
PWG10 x..-A1	26	39	32.5	3.4	35	6	5	29	6	45º
PWG12 x..-A1	33	49	41	4.5	45.5	8	7	36	6	45º
PWG16 x..-A1	37	56	47	5.5	49	9	8.5	42	6	45º
PWG20 x..-A1	48	72	60	6.6	69.5	12	10	60	6	45º
PWG25 x..-A1	54	78	66	6.6	69.5	12	10	60	6	45º
PWG32 x..-A1	70	100	85	9	87	15	12	75	6	46º
PWG44 x..-A1	100	136	118	11	122	20	16	110	8	30º
PWG63 x..-A1	127	172	150	13.5	155	27	22	135	10	22.5º

치수 : mm
윤활유 주입구 N3405 D1 M3 : PWG10/12
윤활유 주입구 N71412 H1 M6: PWG16-63

제품코드

구분	종류별	주문코드	PWG10	PWG12	PWG16	PWG20	PWG25	PWG32	PWG44	PWG63
스크류 리드	1mm		1	1	1	1	1
	1.5mm							1.5	1.5
	2mm		2	2	2	2	2			2
	3mm				3	3	3	3	3
	4mm					4	4			4
	4.5mm							4.5	4.5
	5mm						5
	6mm							6	6	6
	7.5mm								7.5
	8mm									8
	10mm									10
너트 종류	실린더형	A	1	1	1	1	1	1	1	1
너트 종류	플랫 플랜지형	A	2	2	2	2	2	2	2	2

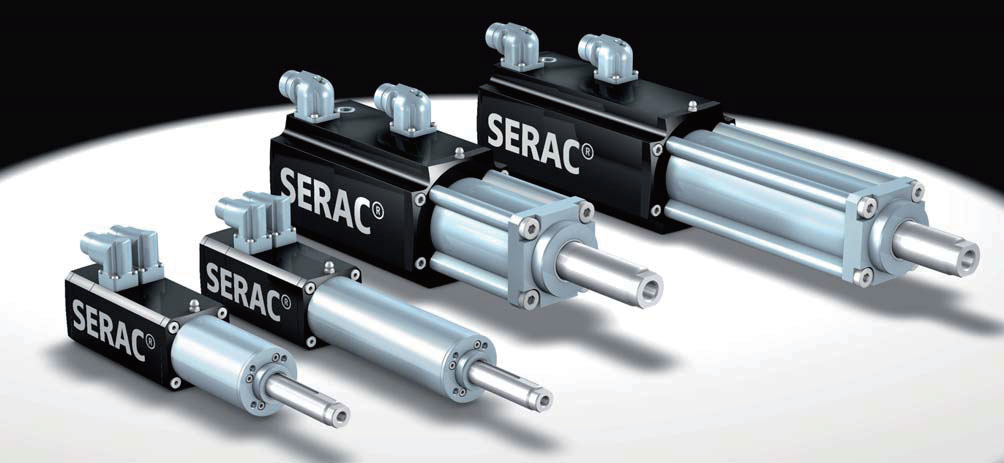

견고한 전기실린더
높은 동력을 필요로 하는 어플리케이션용

SERAC XH – 초슬림 디자인

많은 경우에 있어서 이 컴팩트한 전기 실린더는 유압 실린더를 대체 할 수 있는 매우 이상적인 제품입니다. 토크 모터의 샤프트는 너트를 직접 구동하기 위해 출력단이 스크류 형태입니다. 이 제품은 낮은 질량 관성 모멘트로 최적화된 역동적 동작을 만들어 냅니다.

고출력 어플리케이션에 적합합니다.(최대 가속도 26.5m/s2까지 가능)
출력 로드를 통한 통력 전달로 낮은 관성 모멘트
빠른 위치제어용으로 높은 제어 성능을 갖고 있습니다.
매우 짧은 사이클 타임
스마트 디자인을 위한 통합 잠금 장치
실린더에 리미트 스위치를 직접 고정할 수 있습니다.
SERAC XH는 추가 브레이크 옵션 가능

SERACⓇ 파워실린더는 잘 알려진 공급사의 서보 컨트롤러를 사용하셔도 됩니다. 그러나 원스톱 솔루션으로 완벽하게 하기 위해서 당사는 LTi DRIVES사와 협력하여 전용으로 LTi ServoOne 컨트롤러를 공급하고 있습니다. (40 페이지 참조)

최대 하중	12kN
최대 속도	320mm/s
최대 가속도	26.5m/s²
최대 스트로크	200mm

직접적으로 출력을 내는 로드형

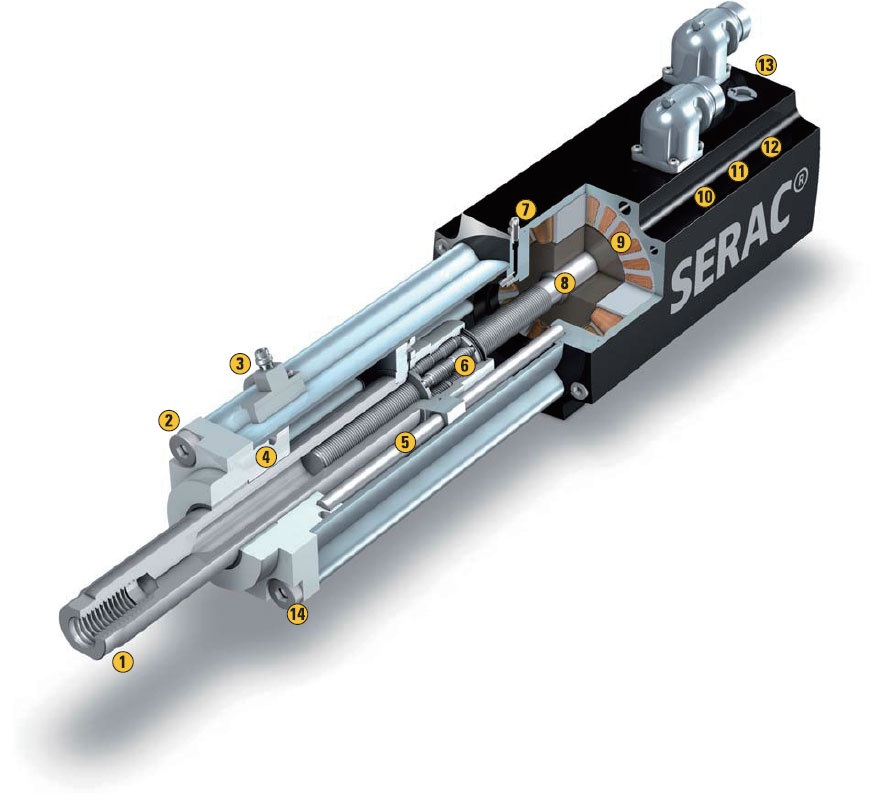

SERACⓇ XH5 / XH 12

암나사 구조를 가진 로드 출력단 (M16 x 32 mm)
암나사 구조를 가진 소형 마운팅 플랜지
선택사양인 안전용 리미트 스위치
하중이 걸린 상태에서의 최대 피드백 장치
잠김 장치가 있는 가이드
ASCA 서보 스크류
스크류 드라이브 윤활유 주입구
일체형 모터 스크류 샤프트
낮은 코깅 토크를 가진 토크 모터
고성능 베어링
모터 홀딩 브레이크
모터 엔코더 (리졸버 혹은 sin/cos 1 Vss)
전기 연결부 (파워와 엔코더 커넥터)
프랜지 결함을 위한 M16 나사

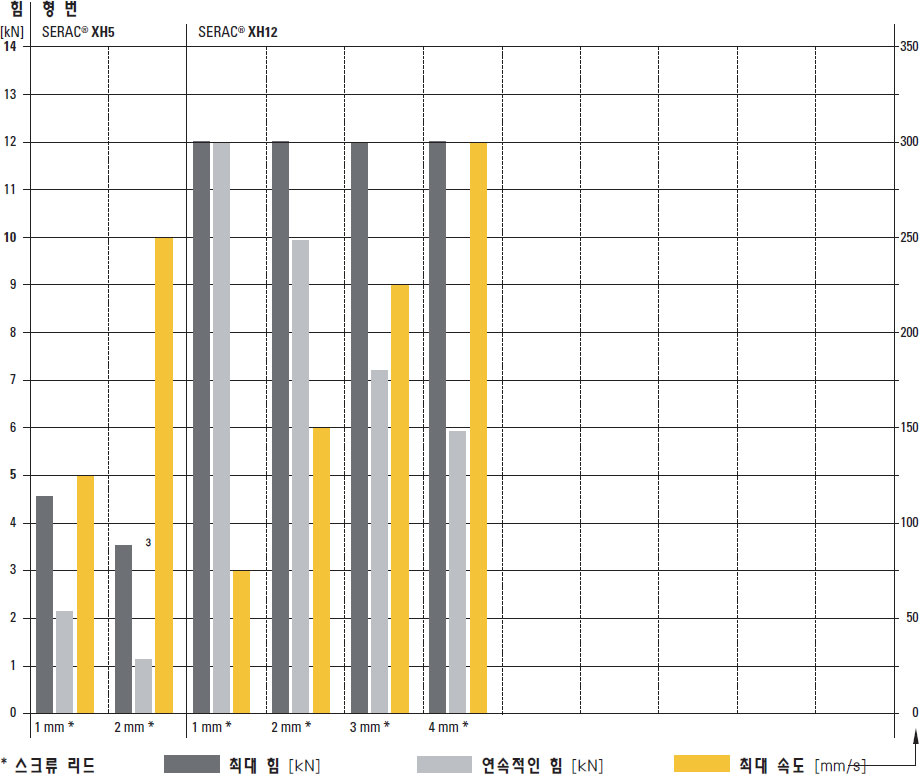

SERACⓇ XH5 와 XH12 성능데이터

형번	리드(mm)	연속적인 힘¹		최대의 힘²		속도³(mm/s)	브레이크 정지힘 (kN)	일정한 힘⁴(kN/A)	가속도⁵ m/s²
형번	리드(mm)	kN	전류(A)	kN	전류(A)	속도³(mm/s)	브레이크 정지힘 (kN)	일정한 힘⁴(kN/A)	가속도⁵ m/s²
SERAC XH5	1	2.2	1.1	4.5	2.5	125	4.5	1.9	13.3
SERAC XH5	2	1.2	1.1	3.6	4.0	250	2.8	1.1	26.5

저속에서의 연속적인 힘(정지상태에서는 2/3정도)
최대 단기 힘
연속적인 힘 아래에서의 최대 단기 속도>
일정한 저속에서의 전류당 힘
두 배의 전류에 대한 무부하 가속도

스크류 리드 1~4 mm

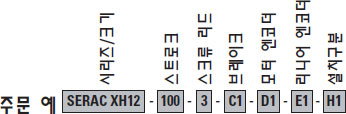

SERACⓇ XH 제품 코드 / 주문 데이터

구분	제품 사양	오더 코드	시리즈/크기
구분	제품 사양	오더 코드	XH5	XH12
스트로크	50mm		050	050
	100mm		100	100
	150mm			150
	200mm			200

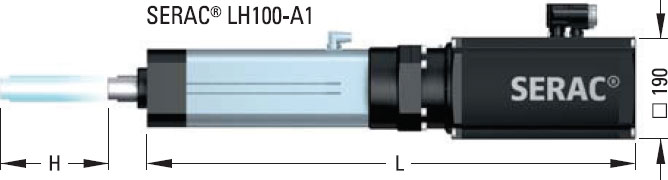

치수 및 스트로크

형번	스트로크(H)	길이(L)
SERAC XH5-050…Co	50	222
SERAC XH5-100…Co	100	272

* 브레이크가 있는 제품(C1)은 길이가 15mm 연장

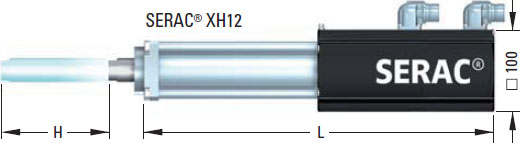

형번	스트로크(H)	길이(L)
형번	스트로크(H)	E0/E1/E2	E3(SSI absolute)
SERAC XH12-050…	50	328	378
SERAC XH12-100…	100	378	428
SERAC XH12-150…	150	428	478
SERAC XH12-200…	200	478	528

* 브레이크 유무(C0,C1)에 상관없이 두 제품 모두 길이가 동일합니다. 모든 치수 단위는 mm입니다.

설치가 용이한 고강성 스크류 유닛

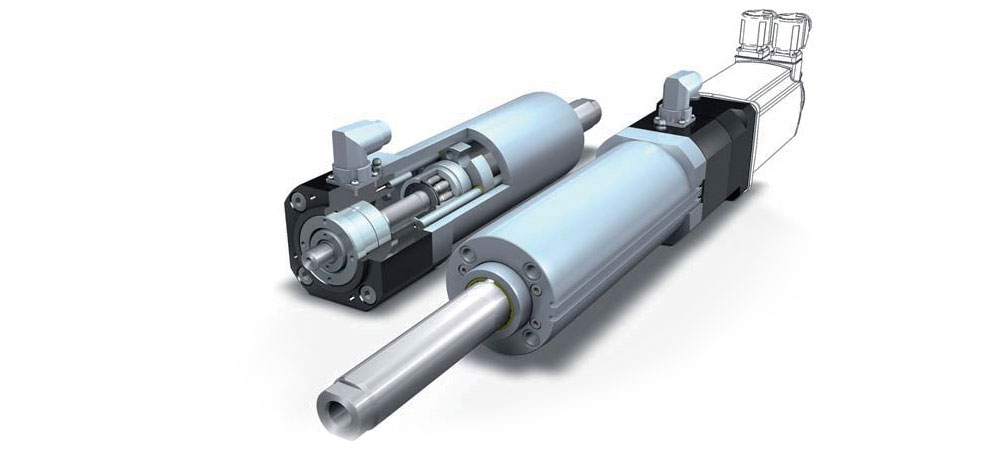

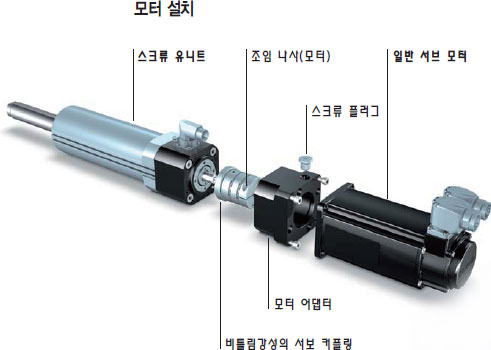

SERACⓇ XHM – 가이드와 위치 피드백 장치가 결합된 스크류 유닛

가이드를 결합한 이 스크류 유닛의 시스템 기술은 기본적으로 SERACⓇ XH 와 같습니다. 어댑터 플랜지는 가장 일반적인 서보 모터 와 맞게 설계되어 있습니다.
스크류 리드는 1 mm 부터 있으며, 아주 작은 모터를 사용해도 매우 큰 힘을 낼 수 있습니다.

최대 힘 12 kN
스크류 리드는 1 mm 부터 가능합니다.
고강성
위치 피드백 장치 포함
제로 백래쉬
부드러운 동작작
작은 스크류 리드(1 mm)로 높은 하중 능력
긴 수명
유지보수가 적습니다.
비틀림 방지용 서보 클러치

최대 하중	12kN
최대 속도	300mm/s
최대 가속도	15m/s²
최대 스트로크	150mm

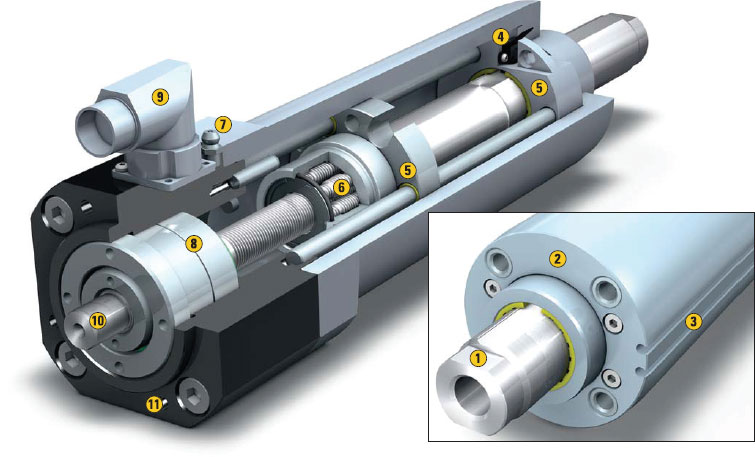

SERACⓇ XHM 12
가이드와 위치 피드백 장치가 결합된 스크류 유닛

암나사 구조를 가진 로드 출력단 (M16)
탭 구멍이 있는 마운팅 플랜지 (M8)
선택사양인 안전용 리미트 스위치
하중이 걸린 상태에서의 위치 피드백 장치
잠김 장치가 있는 가이드
ASCA 서보 스크류
ASCA 서보 스핀들용 윤활유 주입구
흔들림이 없는 베어링 어셈블리
전기 연결부 (위치 피드백 장치용)
모터 커플링을 위한 샤프트 끝단
모터 장착용 탭 홀

SERACⓇ XH5 와 XH12 성능데이터

형번	리드(mm)	스크류드라이브	최대하중¹(kN)	무부하 토크²(Nm)	토크/힘³(Nm/kN)	최대토크⁴(Nm)	최대속도⁵(rpm)	속도⁶(mm/s)
SERAC XHM12	1	PWG 16×1	12.0	0.3	0.27	3.5	8000	75
	2	PWG 16×2	12.0	0.3	0.49	6.2	8000	150
	3	PWG 16×3	12.0	0.3	0.7	8.7	8000	225
	4	PWG 16×4	10.0	0.3	0.94	10.0	8000	300

출력 로드에 걸리는 최대 (능동/수동적인) 하중
저속에서
축방향 힘을 발생하는데 필요한 구동 토크
최대 하중에서의 구동 토크
최대 단기 속도
힘이 걸린 상태에서의 최대 단기 속도

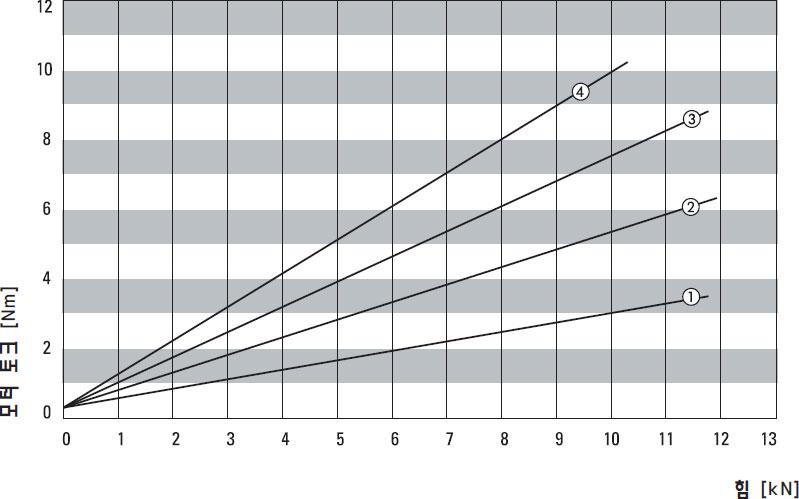

SERACⓇ XHM 12 의 구동 토크

스크류 리드 1 mm
스크류 리드 2 mm
스크류 리드 3 mm
스크류 리드 4 mm

SERACⓇ XHM 제품 코드 / 주문 데이터

구분	제품 사양	오더 코드
스트로크	50mm	050mm
	100mm	100
	150mm	150
스크류 리드	1mm	1
	2mm	2
	3mm	3
	4mm	4
리니어 엔코더	0=No linear encoder	E0
	1=Direct travel measurement, incremental, sin/cos 1Vss	E1
	2=Direct travel measurement, incremental, AB, RS422	E2

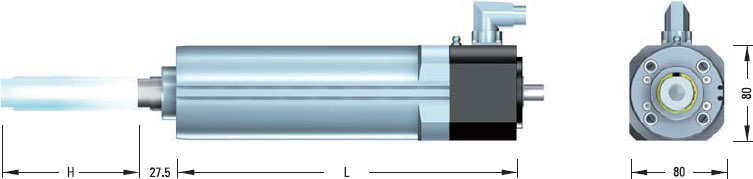

치수 및 스트로크

형번	스트로크(H)	길이(L)
SERAC XHM12-050	50	186.5
SERAC XHM12-100	100	236.5
SERAC XHM12-150	150	286.5

모든 치수 단위는 mm 입니다.
* 모터 어댑터를 제외한 길이 (L)

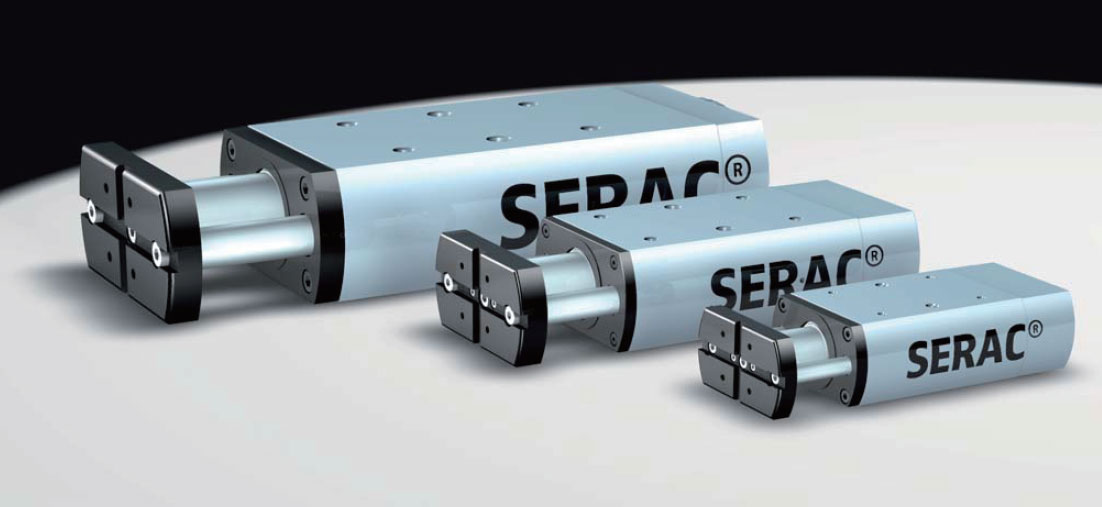

컴팩트한 전기실린더
짧은 스트로크용

SERAC 장비 내 사용이 용이함 Ⓡ KH – 모든 것이 함축된 디자인

SERACⓇ KH 파워 실린더의 뛰어난 하우징 디자인은 매력적이면서도 또한 매우 실용적입니다. 이 완벽하고 미리 조립된 구동 장치의 모든 부품들은 전체적으로 하우징 안에 내장되어 있습니다.

고강성 구조
안정적인 가이드
짧은 길이
측면 설치 옵션 혹은 플랜지 마운팅이 가능합니다.
양면 모두 고정이 가능하여 다양한 설치가 가능합니다.
액체 쿨링 가능 (선택사항)

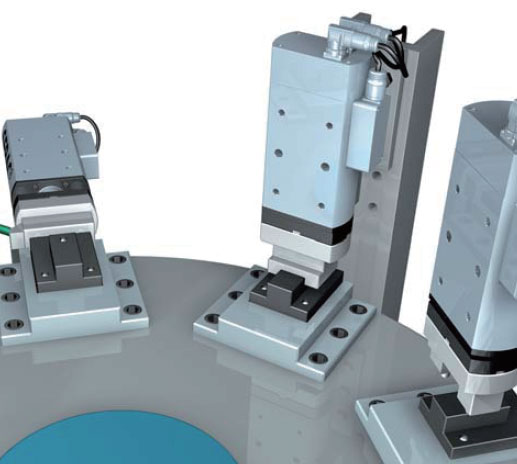

펀칭, 금속판 작업 등에 이상적입니다
하중이 걸린 상태에서의 위치 피드백 장치 포함

최대 하중	30kN
최대 단기 속도	320mm/s
최대 가속도	12.7m/s²
최대 스트로크	90mm

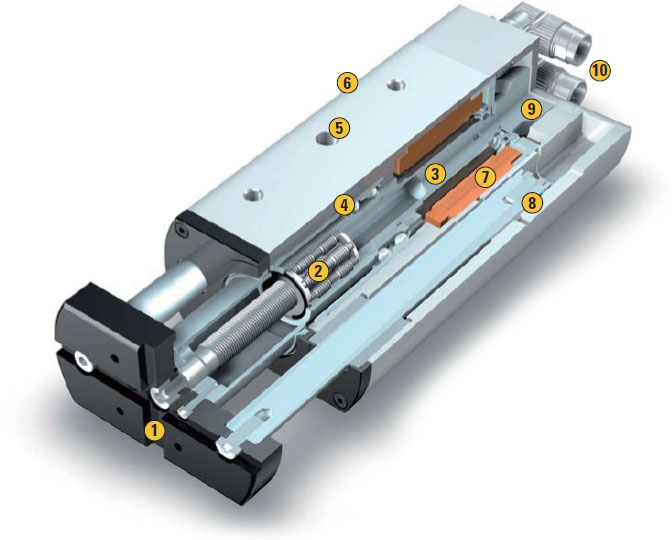

SERACⓇ XHM 12
가이드와 위치 피드백 장치가 결합된 스크류 유닛

정확한 툴 위지 고정을 위한 홈 : 툴을 정확한 위치에 고정하게 하는 비대칭적인 홀 패턴
ASCA 서보 스크류
일체형 모터 스크류 샤프트
높은 강성과 수명을 위한 고성능 베어링
정확한 위치고정과 힘 전달을 위한 핀 고정용 홀
하중이 걸린 상태에서의 위치 피드백 장치
낮은 코깅 토크를 가진 토크 모터
넓은 베어링을 사용한 안정적인 가이드
모터 엔코더 (리졸버 혹은 하이퍼페이스)
전기 연결부 (파워 및 엔코더 커넥터)

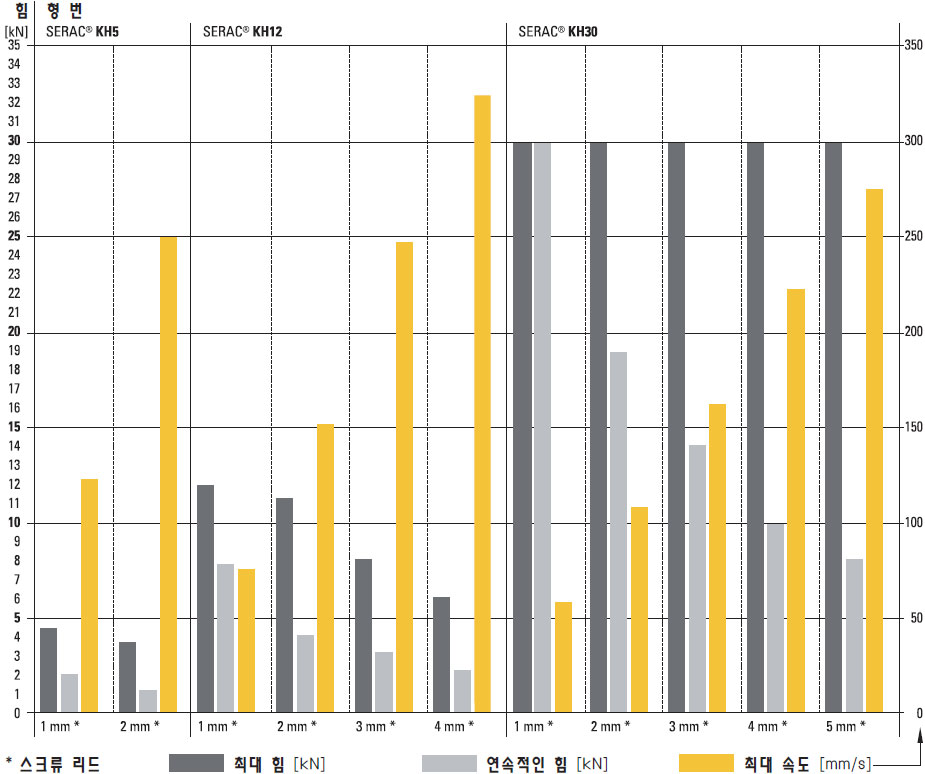

SERACⓇ KH5 / KH12 / KH30 성능데이터

형번	리드(mm)	연속적인힘¹		최대 힘²		속도³(mm/s)	일정한 힘⁴(kN/A)	가속도⁵(m/s²)
형번	리드(mm)	kN	전류A	kN	전류A	속도³(mm/s)	일정한 힘⁴(kN/A)	가속도⁵(m/s²)
SERAC KH5	1	2.0	1.1	4.5	2.8	125	1.8	4.8
SERAC KH5	2	1.2	1.1	3.6	4.0	250	1.1	9.6
SERAC KH12	1	7.6	2.6	12.0	4.1	80	3.0	3.2
	2	4.5	2.6	11.1	6.3	160	1.8	6.4
	3	3.3	2.6	8.0	6.3	240	1.3	9.5
	4	2.5	2.6	6.0	6.3	320	1.0	12.7
SERAC KH30	1	30.0	6.4	30.0	6.4	55	4.7	1.9
	2	18.5	6.5	30.0	10.8	110	2.8	3.7
	3	13.3	6.5	30.0	15.5	165	2.0	5.6
	4	10.0	6.5	30.0	22.0	220	1.5	7.5
	5	8.0	6.5	30.0	30.0	275	1.2	9.3

저속에서의 연속적인 힘 (정지상태에서는 2/3정도)
최대 단기 힘
연속적인 힘 아래에서의 최대 단기 속도
일정한 저속에서의 전류당 힘
두 배의 전류에 대한 무부하 가속도

스크류 리드 1~5 mm

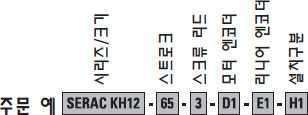

SERACⓇ XHM 제품 코드 / 주문 데이터

구분	제품 사양	오더 코드	시리즈/크기
구분	제품 사양	오더 코드	KH5	KH12	KH30
스트로크	45mm		45
	65mm			65
	90mm				90
스크류 리드	1mm		1	1	1
	2mm		2	2	2
	3mm			3	3
	4mm			4	4
	5mm				5
모터 엔코더	1=Resolver, 2-pole	D	1	1	1
모터 엔코더	2=Hiperface	D		2	2
리니어 엔코더	0=No linear ecnoder	E	0	0	0
	1=Direct travel measurement, incremental, sin/cos 1 Vss	E	1	1	1
	2=Direct travel measurement, incremental, RS422	E	2	2	2
	3=Direct travel measurement, SSI absolute	E		3	3
설치구분	1=Front flange mounting	H	1	1	1
설치구분	2=Side mounting	H	2	2	2

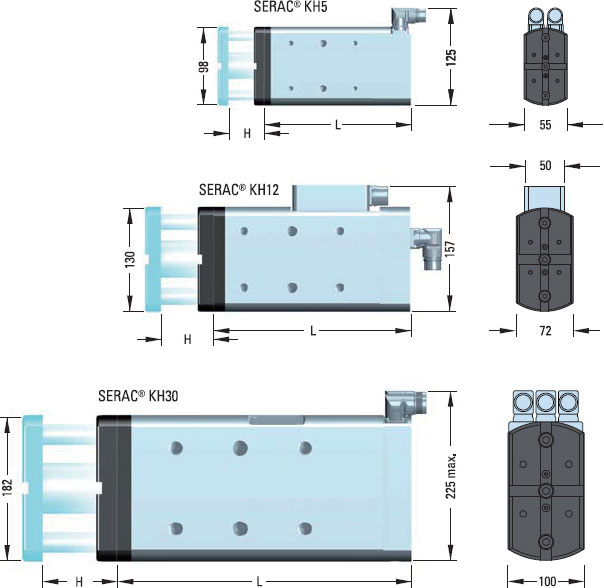

치수 및 스트로크

형번	스트로크(H)	길이(L)
SERAC KH5	45	164
SERAC KH12	65	245.5
SERAC KH30	90	367

모든 치수 단위는 mm 입니다.

잠금 장치 옵션이 가능한 전기실린더

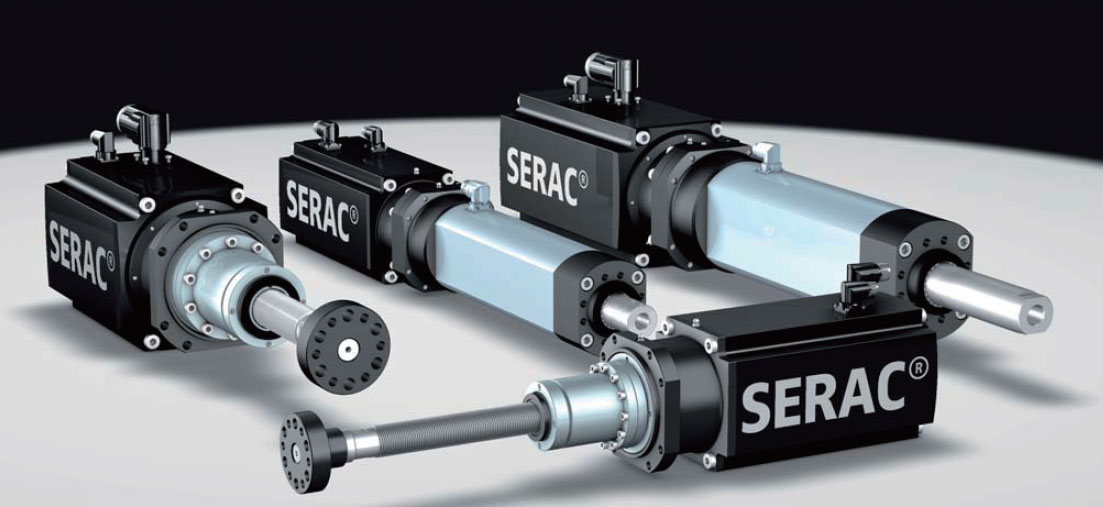

SERACⓇ LH – 다양한 솔루션용으로 가능한 모듈 구조

LH30, LH50, LH100 기본 버전에 특정 부분을 조합한 다양한 옵션을 선택하실 수 있습니다. 업그레이드나 변경 사항도 가능합니다.

회전방지용 유닛
모터 홀딩 브레이크
위치 피드백 시스템
다양한 모터 엔코더

이 시리즈에서 스크류 너트는 중공 샤프트 토크 모터에 의해 구동됩니다.

슬림한 실린더형 디자인
견고한 구조
모듈 구조
회전방지용 유닛, 홀딩 브레이크, 위치 피드백 장치 등 선택사항
1.5 mm의 작은 리드로 100 kN 의 높은 힘에서도 가능
실린더에 리미트 스위치 직접 고정 가능

최대 하중	100kN
최대 단기 속도	425mm/s
최대 가속도	7.7m/s²
최대 스트로크	200mm

높은 축하중용 고성능 베어링 시스템이 장착된

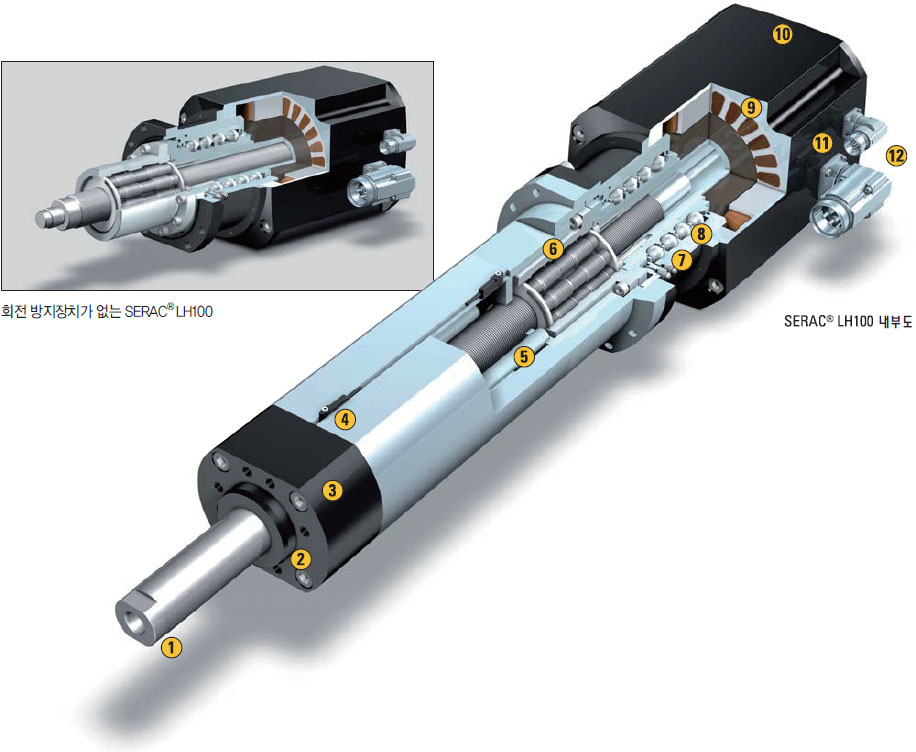

SERACⓇ LH 30 / LH 50 / LH 100

암나사 구조를 가진 로드 출력단
암나사 구조를 가진 소형 마운팅 플랜지
하중이 걸린 상태에서의 위치 피드백 장치
선택사양인 안전용 리미트 스위치
회전방지 장치가 있는 가이드
스크류 너트가 있는 ASCA 서보 스크류
스크류와 베어링 시스템을 위한 윤활유 주입구
고성능 베어링 시스템
낮은 코깅을 가진 중공 샤프트 토크 모터
모터 엔코더 (리졸버 혹은 하이퍼페이스)
모터 홀딩 브레이크
전기 연결부 (파워와 엔코더 커넥터)

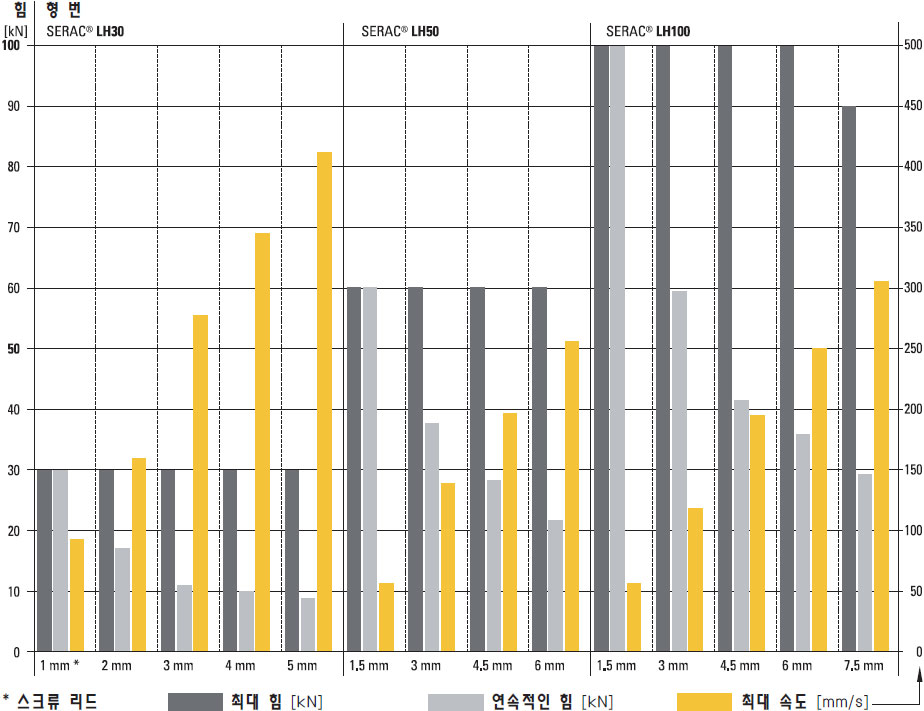

SERACⓇ KH30 / KH50 / KH100 성능데이터

형번	리드(mm)	연속적인힘¹		최대 힘²		속도³(mm/s)	브레이크 정지힘(kN)	일정한 힘⁴(kN/A)	가속도⁵(m/s²)
형번	리드(mm)	kN	전류A	kN	전류A	속도³(mm/s)	브레이크 정지힘(kN)	일정한 힘⁴(kN/A)	가속도⁵(m/s²)
SERAC LH30	1	30	11	30	11	85	30	2.8	1.5
	2	17	11	30	20	170	30	1.5	3.1
	3	12	11	30	28	255	25	1.1	4.6
	4	10	11	30	35	340	14	0.9	6.1
	5	8	11	30	43	425	9	0.8	7.7
SERAC LH50	1.5	60	17	60	17	65	60	3.6	1.2
	3	37	19	60	31	130	60	2.0	2.3
	4.5	27	19	60	44	195	60	1.4	3.5
	6	22	19	60	57	260	30	1.2	4.7
SERAC LH100	1.5	100	28	100	28	63	100	3.6	0.5
	3	59	30	100	53	125	100	2.0	1.1
	4.5	43	30	100	79	188	100	1.4	1.6
	6	35	30	100	108	250	100	1.2	2.1
	7.5	28	30	90	132	313	100	0.9	2.7

저속에서의 연속적인 힘 (정지상태에서는 2/3정도)
최대 단기 힘
연속적인 힘 아래에서의 최대 단기 속도
일정한 저속에서의 전류당 힘
두 배의 전류에 대한 무부하 가속도

스크류 리드 1~7.5 mm

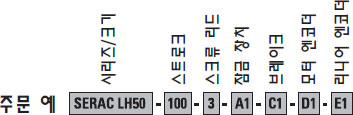

SERACⓇ XHM 제품 코드 / 주문 데이터

구분	제품 사양	오더 코드	시리즈/크기
구분	제품 사양	오더 코드	LH30	LH50	LH100
스트로크	50mm		050
	100mm		100	100	100
	200mm		200	200	200
스크류 리드	1mm		1
	1.5mm			1.5	1.5
	2mm		2
	3mm		3	3	3
	4mm		4
	4.5mm			4.5	4.5
	5mm		5
	6mm			6	6
	7.5mm				7.5
잠금 장치	0=Without guide or locking element	A	0	0	0
잠금 장치	1=With guide and locking element	A	1	1	1
브레이크	0=No brake	C	0	0	0
브레이크	1=Holding brake 24 VDC	C	1	1	1
모터 엔코더	1=Hiperface, single turn absolute encoder	D	1	1	1
모터 엔코더	2=Resolver, 2-Pole	D	2	2	2
리니어 엔코더	0=No linear encoder	E	0	0	0
	1=Direct travel measurement, SSI absolute (only possible for A1)	E	1	1	1
	2=Direct travel measurement, incremental, sin/cos 1 Vss (only possible for A1)	E	2	2	2
	3=Indirect travel measurement, incremental, sin/cos Vss	E	3	3	3
	4=Direct travel measurement, incremental, RS422 (only possible for A1)	E	4	4	4
	5=Indirect travel measurement, incremental, RS422	E	5	5	5
	6=Indirect travel measurement + intermediate flange, incremental, sin/cos, 1 Vss	E	6	6	6
	7=Indirect travel measurement + intermediate flange, incremental, RS422	E	7	7	7

* 더 큰 스트로크는 문의하시기 바랍니다

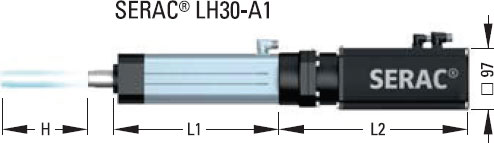

치수 및 스트로크

형번	스트로크(H)	길이(L)
SERAC LH30-…-A0-C0-D1	50/100/200	300
SERAC LH30-…-A0-C0-D2		284
SERAC LH30-…-A0-C1-D1		344
SERAC LH30-…-A0-C1-D2		331.5

형번	스트로크(H)	길이(L)
SERAC LH30-050-A1…E1	50	196.5
SERAC LH30-050-A1…E0,E2,E4	50	161.5
SERAC LH30-100-A1…E1	100	246.5
SERAC LH30-100-A1…E0,E2,E4	100	211.5
SERAC LH30-200-A1…E1	200	346.5
SERAC LH30-200-A1…E0,E2,E4	200	311.5

형번	스트로크(H)	길이(L)
SERAC LH30-…-A1-C0-D1	50/100/200	300
SERAC LH30-…-A1-C0-D2		284
SERAC LH30-…-A1-C1-D1		344
SERAC LH30-…-A1-C1-D2		331.5

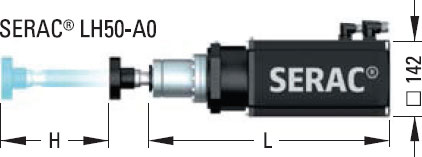

형번	스트로크(H)	길이(L)
SERAC LH50-100-A0-C0	100	433
SERAC LH50-100-A0-C1	100	468
SERAC LH50-200-A0-C0	200	433
SERAC LH50-200-A0-C1	200	468

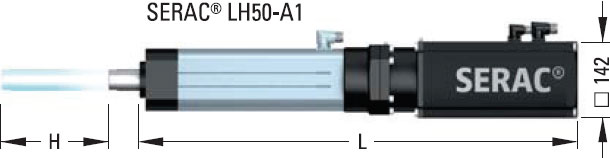

형번	스트로크(H)	길이(L)
SERAC LH50-100-A1-C0	100	668.5
SERAC LH50-100-A1-C1	100	706.5
SERAC LH50-200-A1-C0	200	768.5
SERAC LH50-200-A1-C1	200	806.5

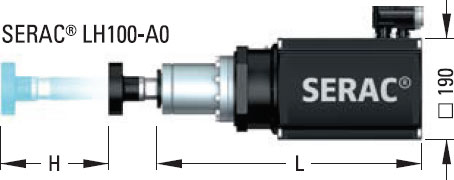

형번	스트로크(H)	길이(L)
SERAC LH100-100-A0-C0	100	489
SERAC LH100-100-A0-C1	100	550
SERAC LH100-200-A0-C0	200	489
SERAC LH100-200-A0-C1	200	550

형번	스트로크(H)	길이(L)
SERAC LH100-100-A1-C0	100	748
SERAC LH100-100-A1-C1	100	809
SERAC LH100-200-A1-C0	200	848
SERAC LH100-200-A1-C1	200	909

모든 치수 단위는 mm입니다.

Ortlieb 카달로그 다운로드

ASCA 서보 스크류

제품종류

형번	PWG10	PWG12	PWG16	PWG20	PWG25	PWG32	PWG44	PWG63
리드P(mm)	1	1	1	1	1	1.5	1.5	2
	2	2	2	2	2	3	3	4
			3	3	3	4.5	4.5	6
				4	4	6	6	8
					5		7.5	10
나사직경a(mm)	9.4	11.7	15.7	19.7	24.7	31.7	43.4	62.7
최대힘(kN)	4.5	9	12	22	30	60	100	170
동정격하중C(kN)	8	17	26	45	60	95	200	330
최대속도 Nmax(rpm)	14000	11660	8750	7000	5600	4370	3180	2220

스크류 너트 종류

Type:A1(실린더형)

형번	D g6	L1	L2	a	b	t
PWG10 x..-A1	27	35	15	3	12	1.8
PWG12 x..-A1	35	45.5	17	4	14	2.5
PWG16 x..-A1	38	49	19	4	16	2.5
PWG20 x..-A1	49	62	25	5	20	3
PWG25 x..-A1	54	69.5	27.5	6	22	3.5
PWG32 x..-A1	70	87	35	8	30	4
PWG44 x..-A1	100	122	50	12	40	5
PWG63 x..-A1	130	160	On request

치수 : mm

Type:A2(플랫 플랜지형)

형번	D1 g6	D2	D3	D4	L1	L2	L3	L4	N	W
PWG10 x..-A1	26	39	32.5	3.4	35	6	5	29	6	45º
PWG12 x..-A1	33	49	41	4.5	45.5	8	7	36	6	45º
PWG16 x..-A1	37	56	47	5.5	49	9	8.5	42	6	45º
PWG20 x..-A1	48	72	60	6.6	69.5	12	10	60	6	45º
PWG25 x..-A1	54	78	66	6.6	69.5	12	10	60	6	45º
PWG32 x..-A1	70	100	85	9	87	15	12	75	6	46º
PWG44 x..-A1	100	136	118	11	122	20	16	110	8	30º
PWG63 x..-A1	127	172	150	13.5	155	27	22	135	10	22.5º

치수 : mm
윤활유 주입구 N3405 D1 M3 : PWG10/12
윤활유 주입구 N71412 H1 M6: PWG16-63

제품코드

구분	종류별	주문코드	PWG10	PWG12	PWG16	PWG20	PWG25	PWG32	PWG44	PWG63
스크류 리드	1mm		1	1	1	1	1
	1.5mm							1.5	1.5
	2mm		2	2	2	2	2			2
	3mm				3	3	3	3	3
	4mm					4	4			4
	4.5mm							4.5	4.5
	5mm						5
	6mm							6	6	6
	7.5mm								7.5
	8mm									8
	10mm									10
너트 종류	실린더형	A	1	1	1	1	1	1	1	1
너트 종류	플랫 플랜지형	A	2	2	2	2	2	2	2	2

SERAC XH

견고한 전기실린더
높은 동력을 필요로 하는 어플리케이션용

SERAC XH – 초슬림 디자인

고출력 어플리케이션에 적합합니다.(최대 가속도 26.5m/s2까지 가능)
출력 로드를 통한 통력 전달로 낮은 관성 모멘트
빠른 위치제어용으로 높은 제어 성능을 갖고 있습니다.
매우 짧은 사이클 타임
스마트 디자인을 위한 통합 잠금 장치
실린더에 리미트 스위치를 직접 고정할 수 있습니다.
SERAC XH는 추가 브레이크 옵션 가능

최대 하중	12kN
최대 속도	320mm/s
최대 가속도	26.5m/s²
최대 스트로크	200mm

직접적으로 출력을 내는 로드형
SERACⓇ XH5 / XH 12

암나사 구조를 가진 로드 출력단 (M16 x 32 mm)
암나사 구조를 가진 소형 마운팅 플랜지
선택사양인 안전용 리미트 스위치
하중이 걸린 상태에서의 최대 피드백 장치
잠김 장치가 있는 가이드
ASCA 서보 스크류
스크류 드라이브 윤활유 주입구
일체형 모터 스크류 샤프트
낮은 코깅 토크를 가진 토크 모터
고성능 베어링
모터 홀딩 브레이크
모터 엔코더 (리졸버 혹은 sin/cos 1 Vss)
전기 연결부 (파워와 엔코더 커넥터)
프랜지 결함을 위한 M16 나사

SERACⓇ XH5 와 XH12 성능데이터

형번	리드(mm)	연속적인 힘¹		최대의 힘²		속도³(mm/s)	브레이크 정지힘 (kN)	일정한 힘⁴(kN/A)	가속도⁵ m/s²
형번	리드(mm)	kN	전류(A)	kN	전류(A)	속도³(mm/s)	브레이크 정지힘 (kN)	일정한 힘⁴(kN/A)	가속도⁵ m/s²
SERAC XH5	1	2.2	1.1	4.5	2.5	125	4.5	1.9	13.3
SERAC XH5	2	1.2	1.1	3.6	4.0	250	2.8	1.1	26.5

저속에서의 연속적인 힘(정지상태에서는 2/3정도)
최대 단기 힘
연속적인 힘 아래에서의 최대 단기 속도>
일정한 저속에서의 전류당 힘
두 배의 전류에 대한 무부하 가속도

스크류 리드 1~4 mm

SERACⓇ XH 제품 코드 / 주문 데이터

구분	제품 사양	오더 코드	시리즈/크기
구분	제품 사양	오더 코드	XH5	XH12
스트로크	50mm		050	050
	100mm		100	100
	150mm			150
	200mm			200

치수 및 스트로크

형번	스트로크(H)	길이(L)
SERAC XH5-050…Co	50	222
SERAC XH5-100…Co	100	272

* 브레이크가 있는 제품(C1)은 길이가 15mm 연장

형번	스트로크(H)	길이(L)
형번	스트로크(H)	E0/E1/E2	E3(SSI absolute)
SERAC XH12-050…	50	328	378
SERAC XH12-100…	100	378	428
SERAC XH12-150…	150	428	478
SERAC XH12-200…	200	478	528

* 브레이크 유무(C0,C1)에 상관없이 두 제품 모두 길이가 동일합니다. 모든 치수 단위는 mm입니다.

SERAC XHM

설치가 용이한 고강성 스크류 유닛

SERACⓇ XHM – 가이드와 위치 피드백 장치가 결합된 스크류 유닛

최대 힘 12 kN
스크류 리드는 1 mm 부터 가능합니다.
고강성
위치 피드백 장치 포함
제로 백래쉬
부드러운 동작작
작은 스크류 리드(1 mm)로 높은 하중 능력
긴 수명
유지보수가 적습니다.
비틀림 방지용 서보 클러치

최대 하중	12kN
최대 속도	300mm/s
최대 가속도	15m/s²
최대 스트로크	150mm

SERACⓇ XHM 12
가이드와 위치 피드백 장치가 결합된 스크류 유닛

암나사 구조를 가진 로드 출력단 (M16)
탭 구멍이 있는 마운팅 플랜지 (M8)
선택사양인 안전용 리미트 스위치
하중이 걸린 상태에서의 위치 피드백 장치
잠김 장치가 있는 가이드
ASCA 서보 스크류
ASCA 서보 스핀들용 윤활유 주입구
흔들림이 없는 베어링 어셈블리
전기 연결부 (위치 피드백 장치용)
모터 커플링을 위한 샤프트 끝단
모터 장착용 탭 홀

SERACⓇ XH5 와 XH12 성능데이터

형번	리드(mm)	스크류드라이브	최대하중¹(kN)	무부하 토크²(Nm)	토크/힘³(Nm/kN)	최대토크⁴(Nm)	최대속도⁵(rpm)	속도⁶(mm/s)
SERAC XHM12	1	PWG 16×1	12.0	0.3	0.27	3.5	8000	75
	2	PWG 16×2	12.0	0.3	0.49	6.2	8000	150
	3	PWG 16×3	12.0	0.3	0.7	8.7	8000	225
	4	PWG 16×4	10.0	0.3	0.94	10.0	8000	300

출력 로드에 걸리는 최대 (능동/수동적인) 하중
저속에서
축방향 힘을 발생하는데 필요한 구동 토크
최대 하중에서의 구동 토크
최대 단기 속도
힘이 걸린 상태에서의 최대 단기 속도

SERACⓇ XHM 12 의 구동 토크

스크류 리드 1 mm
스크류 리드 2 mm
스크류 리드 3 mm
스크류 리드 4 mm

SERACⓇ XHM 제품 코드 / 주문 데이터

구분	제품 사양	오더 코드
스트로크	50mm	050mm
	100mm	100
	150mm	150
스크류 리드	1mm	1
	2mm	2
	3mm	3
	4mm	4
리니어 엔코더	0=No linear encoder	E0
	1=Direct travel measurement, incremental, sin/cos 1Vss	E1
	2=Direct travel measurement, incremental, AB, RS422	E2

치수 및 스트로크

형번	스트로크(H)	길이(L)
SERAC XHM12-050	50	186.5
SERAC XHM12-100	100	236.5
SERAC XHM12-150	150	286.5

모든 치수 단위는 mm 입니다.
* 모터 어댑터를 제외한 길이 (L)

SERAC KH

컴팩트한 전기실린더
짧은 스트로크용

SERAC 장비 내 사용이 용이함 Ⓡ KH – 모든 것이 함축된 디자인

고강성 구조
안정적인 가이드
짧은 길이
측면 설치 옵션 혹은 플랜지 마운팅이 가능합니다.
양면 모두 고정이 가능하여 다양한 설치가 가능합니다.
액체 쿨링 가능 (선택사항)
펀칭, 금속판 작업 등에 이상적입니다
하중이 걸린 상태에서의 위치 피드백 장치 포함

최대 하중	30kN
최대 단기 속도	320mm/s
최대 가속도	12.7m/s²
최대 스트로크	90mm

SERACⓇ XHM 12
가이드와 위치 피드백 장치가 결합된 스크류 유닛

정확한 툴 위지 고정을 위한 홈 : 툴을 정확한 위치에 고정하게 하는 비대칭적인 홀 패턴
ASCA 서보 스크류
일체형 모터 스크류 샤프트
높은 강성과 수명을 위한 고성능 베어링
정확한 위치고정과 힘 전달을 위한 핀 고정용 홀
하중이 걸린 상태에서의 위치 피드백 장치
낮은 코깅 토크를 가진 토크 모터
넓은 베어링을 사용한 안정적인 가이드
모터 엔코더 (리졸버 혹은 하이퍼페이스)
전기 연결부 (파워 및 엔코더 커넥터)

SERACⓇ KH5 / KH12 / KH30 성능데이터

형번	리드(mm)	연속적인힘¹		최대 힘²		속도³(mm/s)	일정한 힘⁴(kN/A)	가속도⁵(m/s²)
형번	리드(mm)	kN	전류A	kN	전류A	속도³(mm/s)	일정한 힘⁴(kN/A)	가속도⁵(m/s²)
SERAC KH5	1	2.0	1.1	4.5	2.8	125	1.8	4.8
SERAC KH5	2	1.2	1.1	3.6	4.0	250	1.1	9.6
SERAC KH12	1	7.6	2.6	12.0	4.1	80	3.0	3.2
	2	4.5	2.6	11.1	6.3	160	1.8	6.4
	3	3.3	2.6	8.0	6.3	240	1.3	9.5
	4	2.5	2.6	6.0	6.3	320	1.0	12.7
SERAC KH30	1	30.0	6.4	30.0	6.4	55	4.7	1.9
	2	18.5	6.5	30.0	10.8	110	2.8	3.7
	3	13.3	6.5	30.0	15.5	165	2.0	5.6
	4	10.0	6.5	30.0	22.0	220	1.5	7.5
	5	8.0	6.5	30.0	30.0	275	1.2	9.3

저속에서의 연속적인 힘 (정지상태에서는 2/3정도)
최대 단기 힘
연속적인 힘 아래에서의 최대 단기 속도
일정한 저속에서의 전류당 힘
두 배의 전류에 대한 무부하 가속도

스크류 리드 1~5 mm

SERACⓇ XHM 제품 코드 / 주문 데이터

구분	제품 사양	오더 코드	시리즈/크기
구분	제품 사양	오더 코드	KH5	KH12	KH30
스트로크	45mm		45
	65mm			65
	90mm				90
스크류 리드	1mm		1	1	1
	2mm		2	2	2
	3mm			3	3
	4mm			4	4
	5mm				5
모터 엔코더	1=Resolver, 2-pole	D	1	1	1
모터 엔코더	2=Hiperface	D		2	2
리니어 엔코더	0=No linear ecnoder	E	0	0	0
	1=Direct travel measurement, incremental, sin/cos 1 Vss	E	1	1	1
	2=Direct travel measurement, incremental, RS422	E	2	2	2
	3=Direct travel measurement, SSI absolute	E		3	3
설치구분	1=Front flange mounting	H	1	1	1
설치구분	2=Side mounting	H	2	2	2

치수 및 스트로크

형번	스트로크(H)	길이(L)
SERAC KH5	45	164
SERAC KH12	65	245.5
SERAC KH30	90	367

모든 치수 단위는 mm 입니다.

SERAC LH

잠금 장치 옵션이 가능한 전기실린더

SERACⓇ LH – 다양한 솔루션용으로 가능한 모듈 구조

LH30, LH50, LH100 기본 버전에 특정 부분을 조합한 다양한 옵션을 선택하실 수 있습니다. 업그레이드나 변경 사항도 가능합니다.

회전방지용 유닛
모터 홀딩 브레이크
위치 피드백 시스템
다양한 모터 엔코더

이 시리즈에서 스크류 너트는 중공 샤프트 토크 모터에 의해 구동됩니다.

슬림한 실린더형 디자인
견고한 구조
모듈 구조
회전방지용 유닛, 홀딩 브레이크, 위치 피드백 장치 등 선택사항
1.5 mm의 작은 리드로 100 kN 의 높은 힘에서도 가능
실린더에 리미트 스위치 직접 고정 가능

최대 하중	100kN
최대 단기 속도	425mm/s
최대 가속도	7.7m/s²
최대 스트로크	200mm

높은 축하중용 고성능 베어링 시스템이 장착된
SERACⓇ LH 30 / LH 50 / LH 100

암나사 구조를 가진 로드 출력단
암나사 구조를 가진 소형 마운팅 플랜지
하중이 걸린 상태에서의 위치 피드백 장치
선택사양인 안전용 리미트 스위치
회전방지 장치가 있는 가이드
스크류 너트가 있는 ASCA 서보 스크류
스크류와 베어링 시스템을 위한 윤활유 주입구
고성능 베어링 시스템
낮은 코깅을 가진 중공 샤프트 토크 모터
모터 엔코더 (리졸버 혹은 하이퍼페이스)
모터 홀딩 브레이크
전기 연결부 (파워와 엔코더 커넥터)

SERACⓇ KH30 / KH50 / KH100 성능데이터

형번	리드(mm)	연속적인힘¹		최대 힘²		속도³(mm/s)	브레이크 정지힘(kN)	일정한 힘⁴(kN/A)	가속도⁵(m/s²)
형번	리드(mm)	kN	전류A	kN	전류A	속도³(mm/s)	브레이크 정지힘(kN)	일정한 힘⁴(kN/A)	가속도⁵(m/s²)
SERAC LH30	1	30	11	30	11	85	30	2.8	1.5
	2	17	11	30	20	170	30	1.5	3.1
	3	12	11	30	28	255	25	1.1	4.6
	4	10	11	30	35	340	14	0.9	6.1
	5	8	11	30	43	425	9	0.8	7.7
SERAC LH50	1.5	60	17	60	17	65	60	3.6	1.2
	3	37	19	60	31	130	60	2.0	2.3
	4.5	27	19	60	44	195	60	1.4	3.5
	6	22	19	60	57	260	30	1.2	4.7
SERAC LH100	1.5	100	28	100	28	63	100	3.6	0.5
	3	59	30	100	53	125	100	2.0	1.1
	4.5	43	30	100	79	188	100	1.4	1.6
	6	35	30	100	108	250	100	1.2	2.1
	7.5	28	30	90	132	313	100	0.9	2.7

저속에서의 연속적인 힘 (정지상태에서는 2/3정도)
최대 단기 힘
연속적인 힘 아래에서의 최대 단기 속도
일정한 저속에서의 전류당 힘
두 배의 전류에 대한 무부하 가속도

스크류 리드 1~7.5 mm

SERACⓇ XHM 제품 코드 / 주문 데이터

구분	제품 사양	오더 코드	시리즈/크기
구분	제품 사양	오더 코드	LH30	LH50	LH100
스트로크	50mm		050
	100mm		100	100	100
	200mm		200	200	200
스크류 리드	1mm		1
	1.5mm			1.5	1.5
	2mm		2
	3mm		3	3	3
	4mm		4
	4.5mm			4.5	4.5
	5mm		5
	6mm			6	6
	7.5mm				7.5
잠금 장치	0=Without guide or locking element	A	0	0	0
잠금 장치	1=With guide and locking element	A	1	1	1
브레이크	0=No brake	C	0	0	0
브레이크	1=Holding brake 24 VDC	C	1	1	1
모터 엔코더	1=Hiperface, single turn absolute encoder	D	1	1	1
모터 엔코더	2=Resolver, 2-Pole	D	2	2	2
리니어 엔코더	0=No linear encoder	E	0	0	0
	1=Direct travel measurement, SSI absolute (only possible for A1)	E	1	1	1
	2=Direct travel measurement, incremental, sin/cos 1 Vss (only possible for A1)	E	2	2	2
	3=Indirect travel measurement, incremental, sin/cos Vss	E	3	3	3
	4=Direct travel measurement, incremental, RS422 (only possible for A1)	E	4	4	4
	5=Indirect travel measurement, incremental, RS422	E	5	5	5
	6=Indirect travel measurement + intermediate flange, incremental, sin/cos, 1 Vss	E	6	6	6
	7=Indirect travel measurement + intermediate flange, incremental, RS422	E	7	7	7

* 더 큰 스트로크는 문의하시기 바랍니다

치수 및 스트로크

형번	스트로크(H)	길이(L)
SERAC LH30-…-A0-C0-D1	50/100/200	300
SERAC LH30-…-A0-C0-D2		284
SERAC LH30-…-A0-C1-D1		344
SERAC LH30-…-A0-C1-D2		331.5

형번	스트로크(H)	길이(L)
SERAC LH30-050-A1…E1	50	196.5
SERAC LH30-050-A1…E0,E2,E4	50	161.5
SERAC LH30-100-A1…E1	100	246.5
SERAC LH30-100-A1…E0,E2,E4	100	211.5
SERAC LH30-200-A1…E1	200	346.5
SERAC LH30-200-A1…E0,E2,E4	200	311.5

형번	스트로크(H)	길이(L)
SERAC LH30-…-A1-C0-D1	50/100/200	300
SERAC LH30-…-A1-C0-D2		284
SERAC LH30-…-A1-C1-D1		344
SERAC LH30-…-A1-C1-D2		331.5

형번	스트로크(H)	길이(L)
SERAC LH50-100-A0-C0	100	433
SERAC LH50-100-A0-C1	100	468
SERAC LH50-200-A0-C0	200	433
SERAC LH50-200-A0-C1	200	468

형번	스트로크(H)	길이(L)
SERAC LH50-100-A1-C0	100	668.5
SERAC LH50-100-A1-C1	100	706.5
SERAC LH50-200-A1-C0	200	768.5
SERAC LH50-200-A1-C1	200	806.5

형번	스트로크(H)	길이(L)
SERAC LH100-100-A0-C0	100	489
SERAC LH100-100-A0-C1	100	550
SERAC LH100-200-A0-C0	200	489
SERAC LH100-200-A0-C1	200	550

형번	스트로크(H)	길이(L)
SERAC LH100-100-A1-C0	100	748
SERAC LH100-100-A1-C1	100	809
SERAC LH100-200-A1-C0	200	848
SERAC LH100-200-A1-C1	200	909

모든 치수 단위는 mm입니다.

카달로그 다운로드

Ortlieb 카달로그 다운로드

ORTLIEB

Overview

제품종류

스크류 너트 종류

Type:A1(실린더형)

Type:A2(플랫 플랜지형)

제품코드

견고한 전기실린더 높은 동력을 필요로 하는 어플리케이션용

SERAC XH – 초슬림 디자인

직접적으로 출력을 내는 로드형 SERACⓇ XH5 / XH 12

SERACⓇ XH5 와 XH12 성능데이터

스크류 리드 1~4 mm

SERACⓇ XH 제품 코드 / 주문 데이터

치수 및 스트로크

설치가 용이한 고강성 스크류 유닛

SERACⓇ XHM – 가이드와 위치 피드백 장치가 결합된 스크류 유닛

SERACⓇ XHM 12 가이드와 위치 피드백 장치가 결합된 스크류 유닛

SERACⓇ XH5 와 XH12 성능데이터

SERACⓇ XHM 12 의 구동 토크

SERACⓇ XHM 제품 코드 / 주문 데이터

치수 및 스트로크

컴팩트한 전기실린더 짧은 스트로크용

SERAC 장비 내 사용이 용이함 Ⓡ KH – 모든 것이 함축된 디자인

SERACⓇ XHM 12 가이드와 위치 피드백 장치가 결합된 스크류 유닛

SERACⓇ KH5 / KH12 / KH30 성능데이터

스크류 리드 1~5 mm

SERACⓇ XHM 제품 코드 / 주문 데이터

치수 및 스트로크

잠금 장치 옵션이 가능한 전기실린더

SERACⓇ LH – 다양한 솔루션용으로 가능한 모듈 구조

높은 축하중용 고성능 베어링 시스템이 장착된 SERACⓇ LH 30 / LH 50 / LH 100

SERACⓇ KH30 / KH50 / KH100 성능데이터

스크류 리드 1~7.5 mm

SERACⓇ XHM 제품 코드 / 주문 데이터

치수 및 스트로크

제품종류

스크류 너트 종류

Type:A1(실린더형)

Type:A2(플랫 플랜지형)

제품코드

견고한 전기실린더 높은 동력을 필요로 하는 어플리케이션용

SERAC XH – 초슬림 디자인

직접적으로 출력을 내는 로드형 SERACⓇ XH5 / XH 12

SERACⓇ XH5 와 XH12 성능데이터

스크류 리드 1~4 mm

SERACⓇ XH 제품 코드 / 주문 데이터

치수 및 스트로크

설치가 용이한 고강성 스크류 유닛

SERACⓇ XHM – 가이드와 위치 피드백 장치가 결합된 스크류 유닛

SERACⓇ XHM 12 가이드와 위치 피드백 장치가 결합된 스크류 유닛

SERACⓇ XH5 와 XH12 성능데이터

SERACⓇ XHM 12 의 구동 토크

SERACⓇ XHM 제품 코드 / 주문 데이터

치수 및 스트로크

컴팩트한 전기실린더 짧은 스트로크용

SERAC 장비 내 사용이 용이함 Ⓡ KH – 모든 것이 함축된 디자인

SERACⓇ XHM 12 가이드와 위치 피드백 장치가 결합된 스크류 유닛

SERACⓇ KH5 / KH12 / KH30 성능데이터

스크류 리드 1~5 mm

SERACⓇ XHM 제품 코드 / 주문 데이터

치수 및 스트로크

잠금 장치 옵션이 가능한 전기실린더

SERACⓇ LH – 다양한 솔루션용으로 가능한 모듈 구조

높은 축하중용 고성능 베어링 시스템이 장착된 SERACⓇ LH 30 / LH 50 / LH 100

SERACⓇ KH30 / KH50 / KH100 성능데이터

스크류 리드 1~7.5 mm

SERACⓇ XHM 제품 코드 / 주문 데이터

치수 및 스트로크

Demo Title

견고한 전기실린더
높은 동력을 필요로 하는 어플리케이션용

직접적으로 출력을 내는 로드형
SERACⓇ XH5 / XH 12

SERACⓇ XHM 12
가이드와 위치 피드백 장치가 결합된 스크류 유닛

컴팩트한 전기실린더
짧은 스트로크용

SERACⓇ XHM 12
가이드와 위치 피드백 장치가 결합된 스크류 유닛

높은 축하중용 고성능 베어링 시스템이 장착된
SERACⓇ LH 30 / LH 50 / LH 100

견고한 전기실린더
높은 동력을 필요로 하는 어플리케이션용

직접적으로 출력을 내는 로드형
SERACⓇ XH5 / XH 12

SERACⓇ XHM 12
가이드와 위치 피드백 장치가 결합된 스크류 유닛

컴팩트한 전기실린더
짧은 스트로크용

SERACⓇ XHM 12
가이드와 위치 피드백 장치가 결합된 스크류 유닛

높은 축하중용 고성능 베어링 시스템이 장착된
SERACⓇ LH 30 / LH 50 / LH 100
