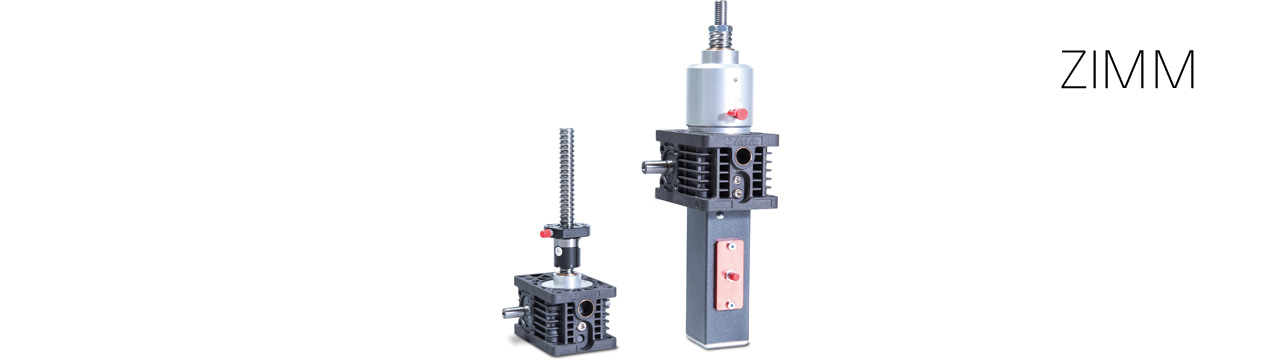

  • 높은 내구성 / 뛰어난 성능 / 최고의 품질
  • 컴팩트하고 세련된 디자인
  • 초소형 모델(GSZ-2)부터 초대형 모델(Z-1000)까지 다양한 제품군
  • 스크류잭 전문 메이커(유럽)

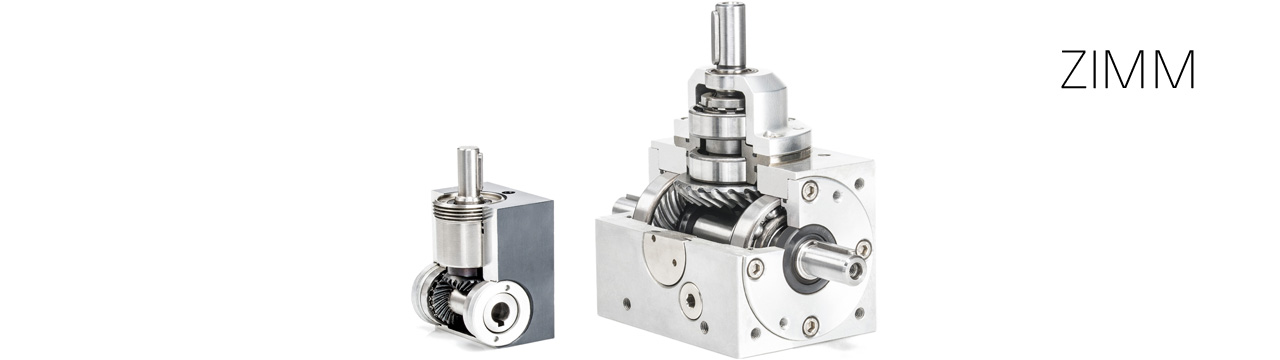

  • 동기화 시스템 구성을 위한 다양한 악세사리 옵션(기어박스/연결 샤프트/커플링/모터/기타)

Z 시리즈 나사 잭은 어떤 경우에 사용해야 할까요?

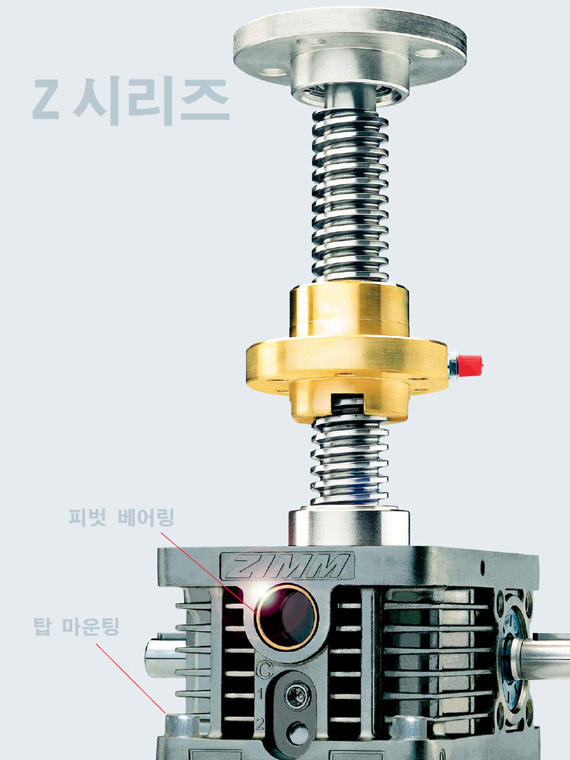

Z 시리즈는 대부분의 응용분야에 적합합니다. Z 시리즈는 탑 마운팅용 관통 구멍과 통합 피벗 베어링을 채택한 것이 특징으로, GSZ 시리즈에는 이러한 기능이 없습니다.

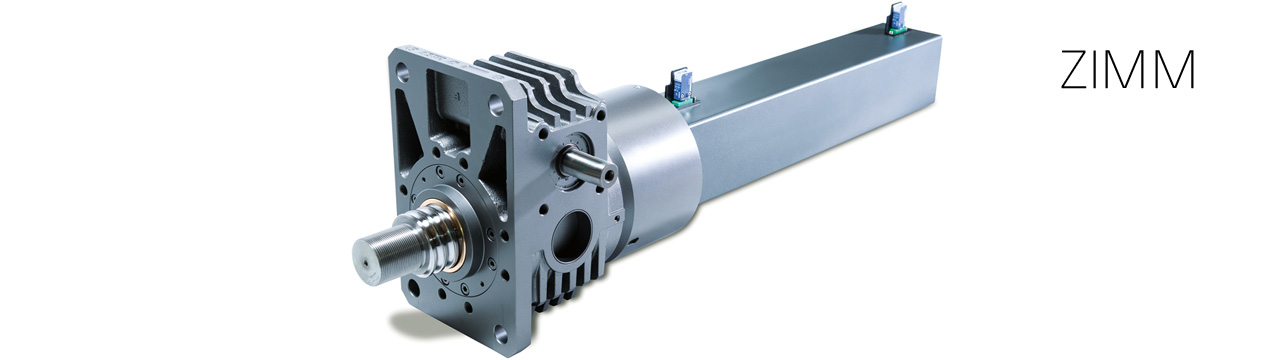

Z 시리즈

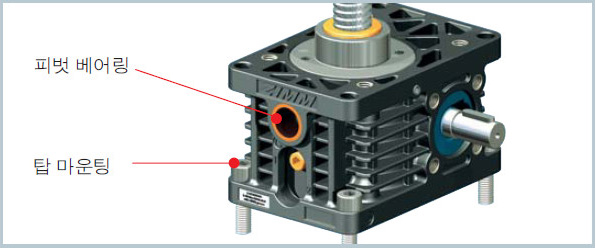

  • 피벗베어링 및 탑 마운팅 가능
  • 발열에 이점 보유
  • 다양한 산업분야 적용

GSZ 시리즈 나사 잭은 어떤 경우에 사용해야 할까요?.

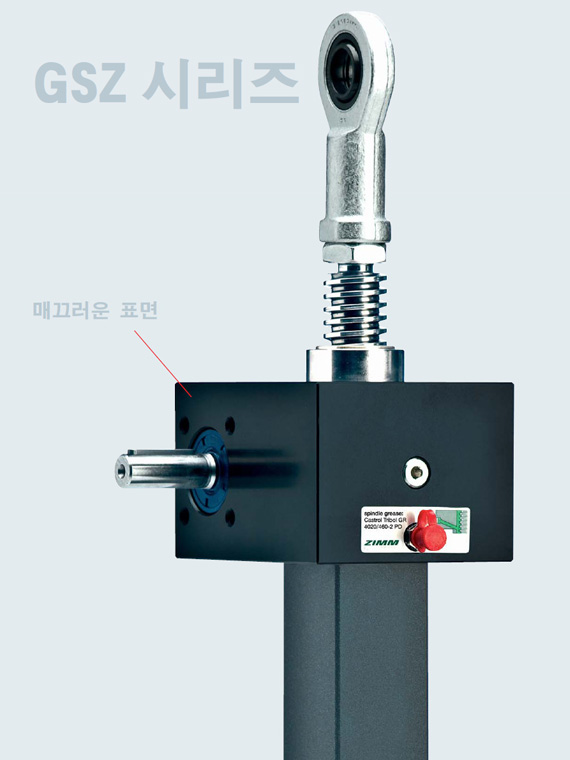

GSZ 시리즈 나사 잭은 매끄러운 표면이 요구되는 응용 분야에 맞게 설계되었습니다. 이러한 나사 잭은 세척하기가 훨씬 쉬워서 식품 가공 산업에 이상적입니다.

GSZ 시리즈

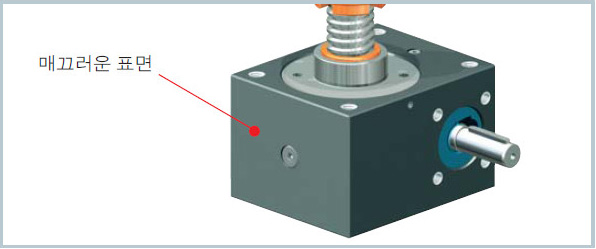

    • 매끄러운 표면
    • 세척에 용이
    • 식품 가공 산업에 유리

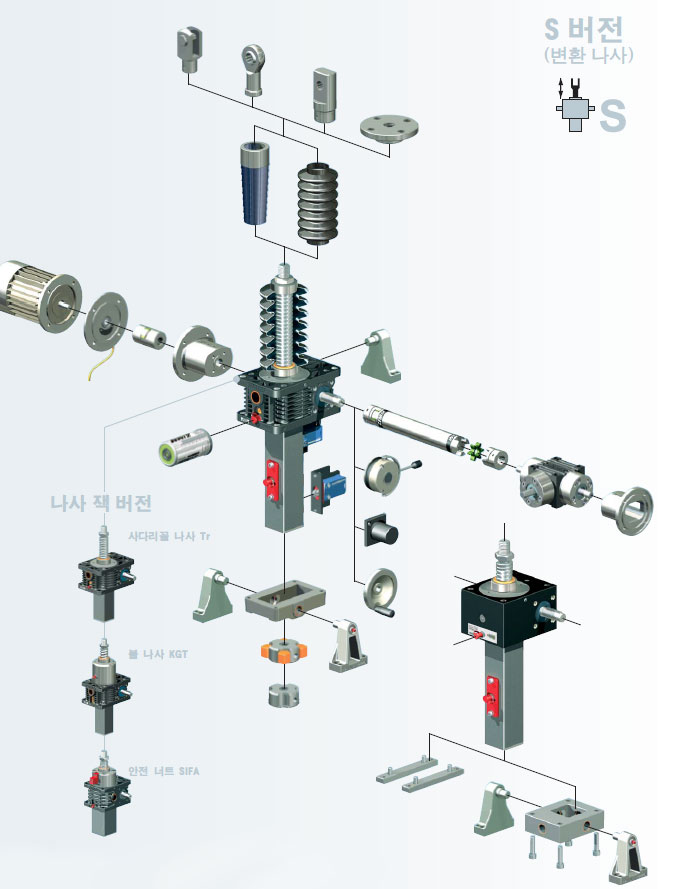

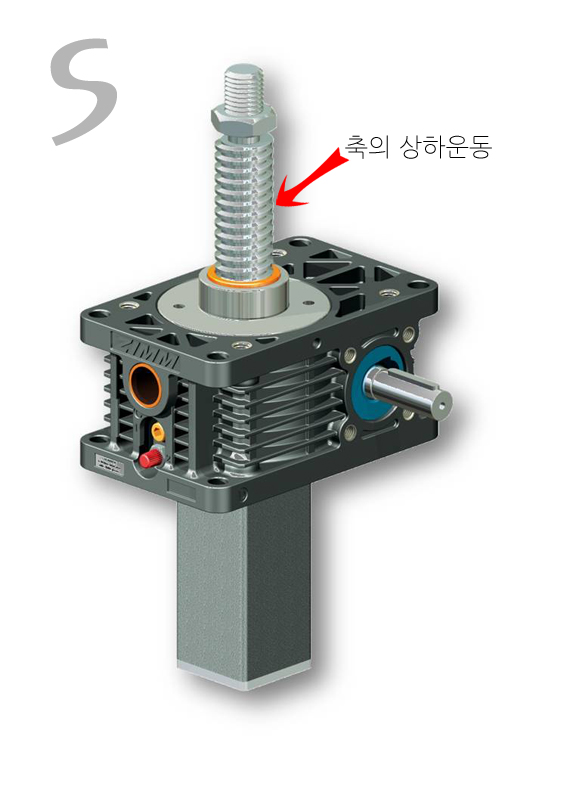

S Version (축 승강형)

  • 축자체가 상하로 운동하는 제품입니다.
  • 이동나사 버전
  • S=Standing Verstion

S Version 동영상 (플레이 버튼을 누르면 동영상이 재생됩니다.)

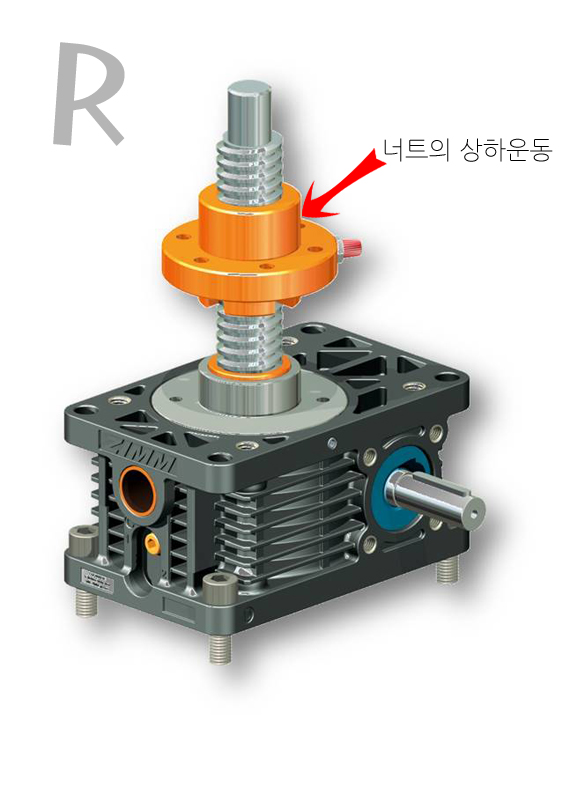

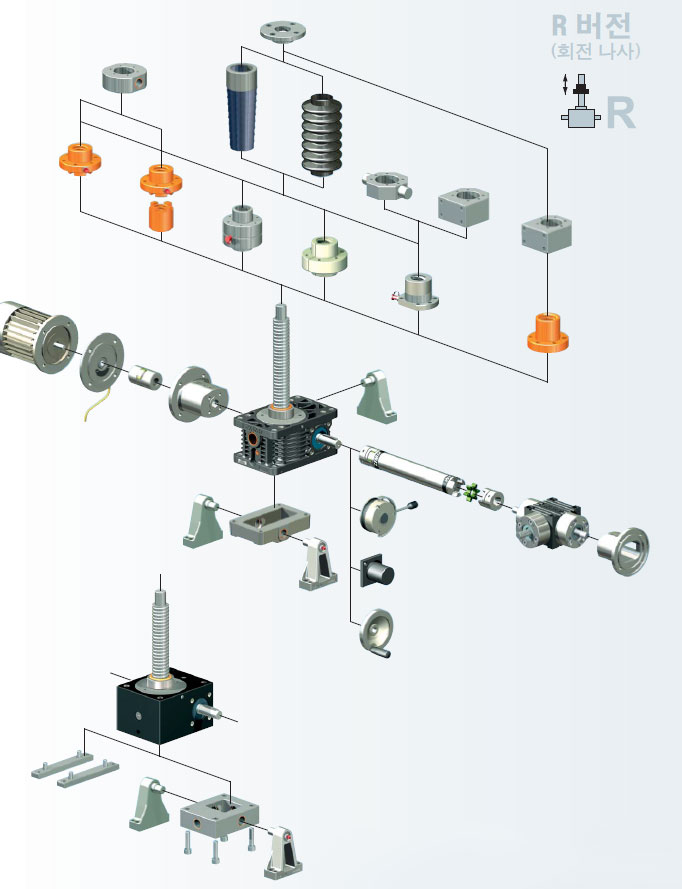

R Version (너트 승강형)

  • 축이 고정된 상태에서 너트가 상하로 운동하는 제품입니다.
  • 회전나사 버전
  • R=Rotating Version

R Version 동영상 (플레이 버튼을 누르면 동영상이 재생됩니다.)

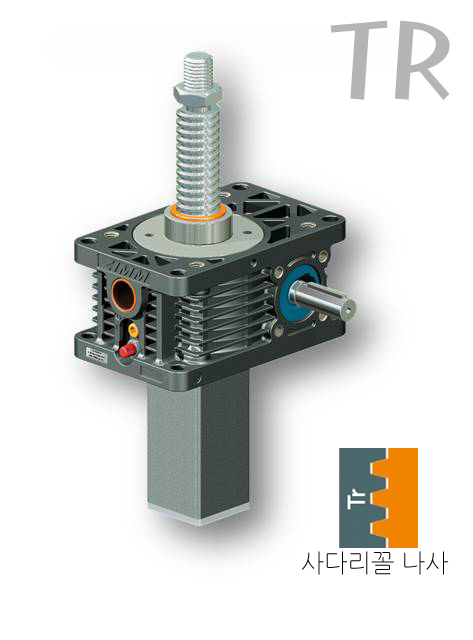

TR (사다리꼴나사)

  • 0.2mm/300mm
  • 더블피치, 왼나사 가능
  • 저렴한 가격
  • 스테인레스(INOX) 가능

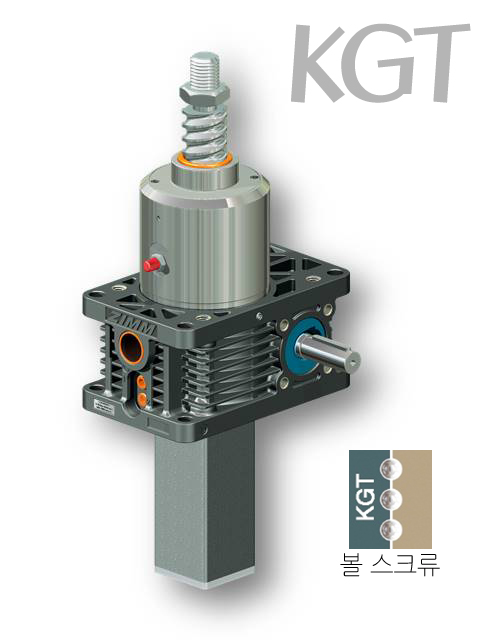

KGT (볼스크류)

  • 0.05mm/300mm
  • 다양한 피치제공 (이로 인하여 고속 환경에도 적용가능합니다.)
  • 높은 정밀도, 높은 효율성
  • 브레이크 필수

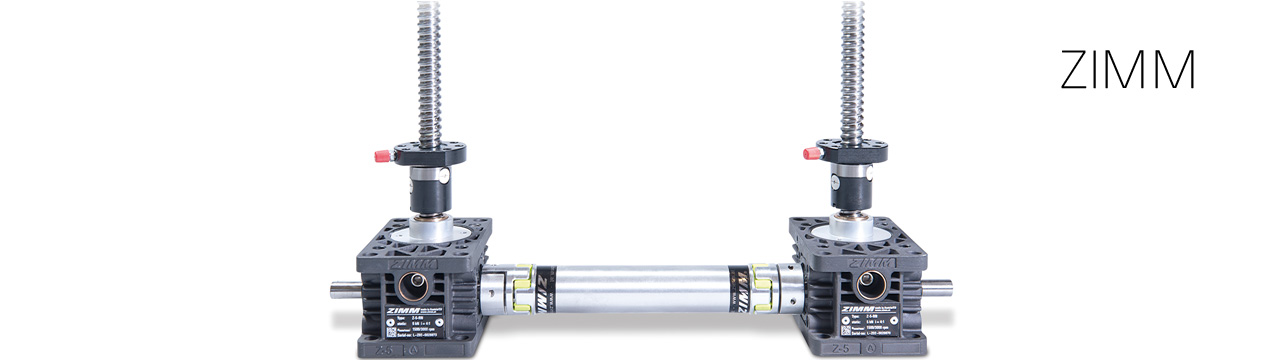

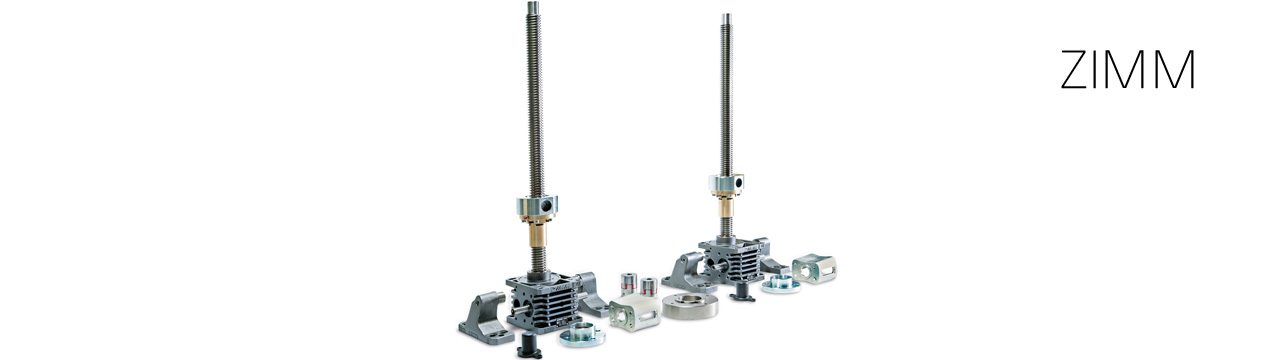

악세사리

  • 아래와 같이 동기화 시스템 구성을 위한 다양한 악세사리 옵션(기어박스/연결 샤프트/커플링/모터/기타)들을 제공합니다. (참고: 카달로그 80~81페이지)
이동 버전 S용

보호 튜브
SRO

회전 방지기
VS

이탈 방지기
AS

리미트 스위치 세트
ES

피벗팅 지지 튜브
STRO

사다리꼴 나사
S-Tr

고정 플랜지
BF

포오크 끝
GK

로드 끝
KGK

피벗 베어링 끝
SLK

회전 버전 R용

플랜지 너트
FM

이중 너트
DM

안전 너트
SIFA

카르단 어댑터
DMA

구동 플랜지
REMFL

자동 정렬 너트
PM

그리스리스 너트
FFDM

사다리꼴 나사
R-Tr

대향 베어링 플레이트
GLP

S 및 R 버전용

벨로즈
FB

태엽 스프링
SF

피벗 장착 장치
LB

피벗 베어링 플레이트
KAR

핸드 휠
HR

보호 캡
SK

고정 스트립
BFL

피벗 베어링 플레이트
KAR

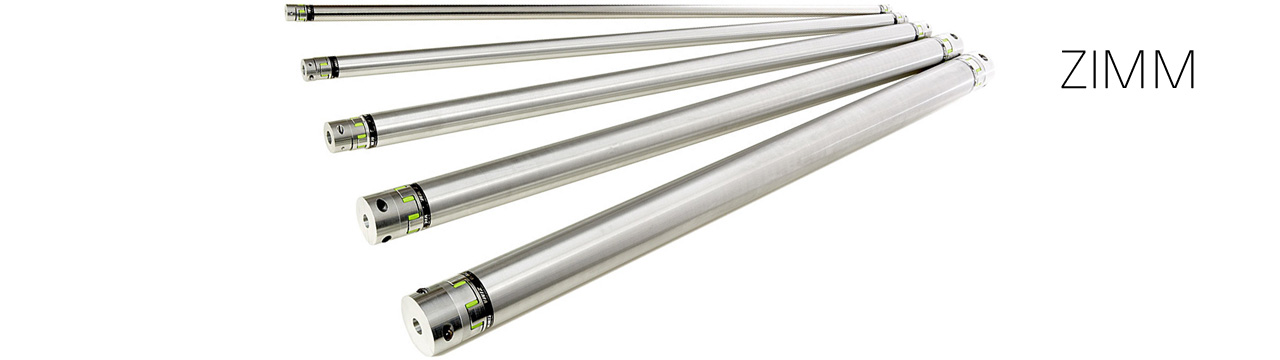

연결 축
VWZ

페데스탈 베어링
STL

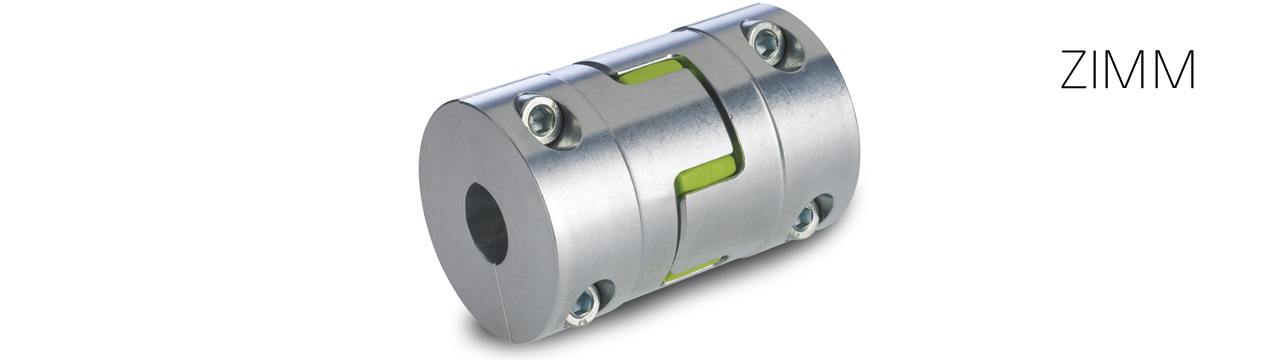

표준 커플링
KUZ

클램프 커플링
KUZ-KK

모터 플랜지
MF

3상 교류 모터
AC

직류 모터
DC

회전 펄스 인코더
DIG

스프링 압력 브레이크
FDB

윤활유
ZIMM Grease

급유기
Z-LUB

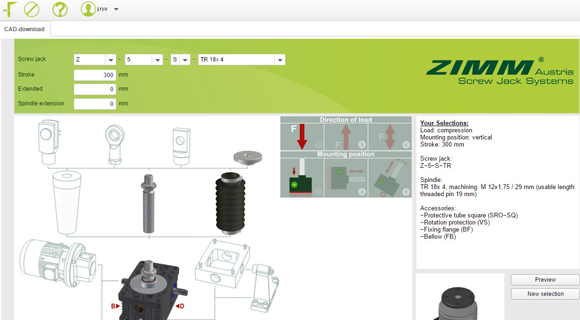

Screw Jack Configurator (2D, 3D)

  • 사진을 클릭하면 ZIMM사의 Configurator가 열립니다.
  • Configurator를 사용하여 스크류잭 아이템들의 조합을 해보실 수 있습니다.
  • 조합한 작업물을 2D 및 3D 도면으로 보여 줍니다.

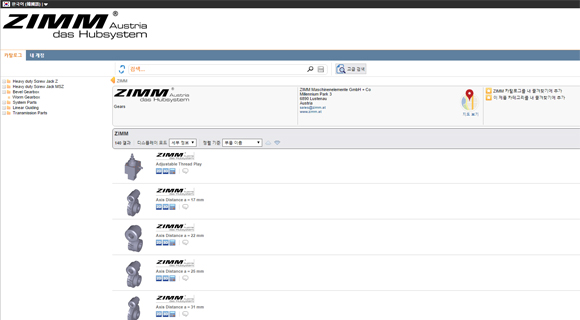

악세사리 및 기어박스 도면 Download (2D, 3D)

  • 사진을 클릭하면 ZIMM사의 도면 Download 페이지가 열립니다.
  • Bevel Gearbox와 System Parts 항목에서 다운받으시면 됩니다.
  • 다른 항목은 구버전 제품들에 대한 자료입니다.

응용설계 Layout 도면

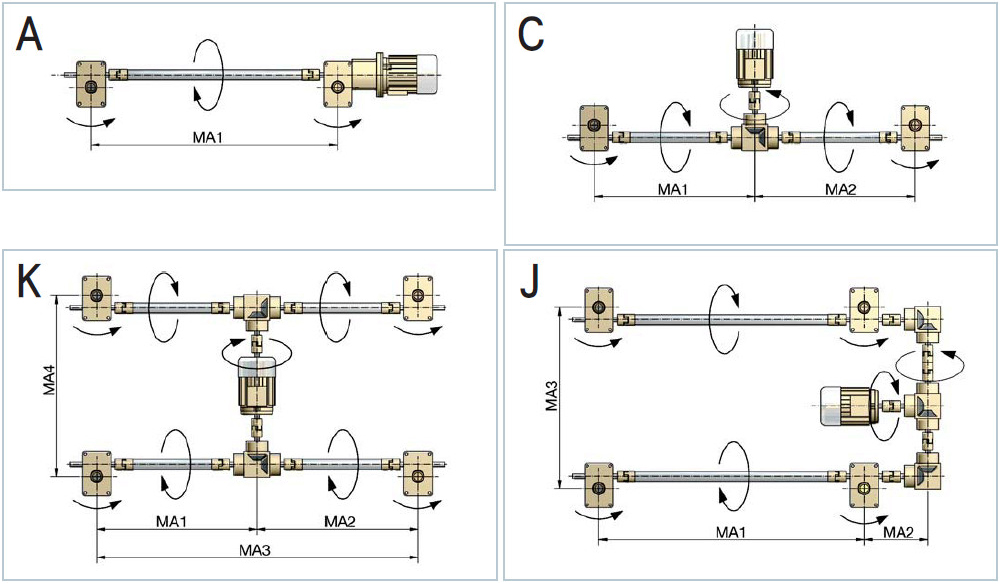

  • 아래는 기본적인 Layout 예시입니다. 다른 Layout 이 필요하시다면 카달로그 144~145페이지를 참고하세요.
  • 고객님의 응용장비에 맞는 Layout 도면은 고객님의 요구에 맞추어 제작해 드립니다. (상담전화: 032-683-6200)

응용예

+ 바디종류 구분(Z vs GSZ)

Z 시리즈 나사 잭은 어떤 경우에 사용해야 할까요?

Z 시리즈는 대부분의 응용분야에 적합합니다. Z 시리즈는 탑 마운팅용 관통 구멍과 통합 피벗 베어링을 채택한 것이 특징으로, GSZ 시리즈에는 이러한 기능이 없습니다.

Z 시리즈

  • 피벗베어링 및 탑 마운팅 가능
  • 발열에 이점 보유
  • 다양한 산업분야 적용

GSZ 시리즈 나사 잭은 어떤 경우에 사용해야 할까요?.

GSZ 시리즈 나사 잭은 매끄러운 표면이 요구되는 응용 분야에 맞게 설계되었습니다. 이러한 나사 잭은 세척하기가 훨씬 쉬워서 식품 가공 산업에 이상적입니다.

GSZ 시리즈

    • 매끄러운 표면
    • 세척에 용이
    • 식품 가공 산업에 유리
+ 이동방식 구분(S vs R)

S Version (축 승강형)

  • 축자체가 상하로 운동하는 제품입니다.
  • 이동나사 버전
  • S=Standing Verstion

S Version 동영상 (플레이 버튼을 누르면 동영상이 재생됩니다.)

R Version (너트 승강형)

  • 축이 고정된 상태에서 너트가 상하로 운동하는 제품입니다.
  • 회전나사 버전
  • R=Rotating Version

R Version 동영상 (플레이 버튼을 누르면 동영상이 재생됩니다.)

+ 정밀도 구분(TR vs KGT)

TR (사다리꼴나사)

  • 0.2mm/300mm
  • 더블피치, 왼나사 가능
  • 저렴한 가격
  • 스테인레스(INOX) 가능

KGT (볼스크류)

  • 0.05mm/300mm
  • 다양한 피치제공 (이로 인하여 고속 환경에도 적용가능합니다.)
  • 높은 정밀도, 높은 효율성
  • 브레이크 필수
+ 악세사리

악세사리

  • 아래와 같이 동기화 시스템 구성을 위한 다양한 악세사리 옵션(기어박스/연결 샤프트/커플링/모터/기타)들을 제공합니다. (참고: 카달로그 80~81페이지)
이동 버전 S용

보호 튜브
SRO

회전 방지기
VS

이탈 방지기
AS

리미트 스위치 세트
ES

피벗팅 지지 튜브
STRO

사다리꼴 나사
S-Tr

고정 플랜지
BF

포오크 끝
GK

로드 끝
KGK

피벗 베어링 끝
SLK

회전 버전 R용

플랜지 너트
FM

이중 너트
DM

안전 너트
SIFA

카르단 어댑터
DMA

구동 플랜지
REMFL

자동 정렬 너트
PM

그리스리스 너트
FFDM

사다리꼴 나사
R-Tr

대향 베어링 플레이트
GLP

S 및 R 버전용

벨로즈
FB

태엽 스프링
SF

피벗 장착 장치
LB

피벗 베어링 플레이트
KAR

핸드 휠
HR

보호 캡
SK

고정 스트립
BFL

피벗 베어링 플레이트
KAR

연결 축
VWZ

페데스탈 베어링
STL

표준 커플링
KUZ

클램프 커플링
KUZ-KK

모터 플랜지
MF

3상 교류 모터
AC

직류 모터
DC

회전 펄스 인코더
DIG

스프링 압력 브레이크
FDB

윤활유
ZIMM Grease

급유기
Z-LUB

+ 도면 (2D, 3D)

Screw Jack Configurator (2D, 3D)

  • 사진을 클릭하면 ZIMM사의 Configurator가 열립니다.
  • Configurator를 사용하여 스크류잭 아이템들의 조합을 해보실 수 있습니다.
  • 조합한 작업물을 2D 및 3D 도면으로 보여 줍니다.

악세사리 및 기어박스 도면 Download (2D, 3D)

  • 사진을 클릭하면 ZIMM사의 도면 Download 페이지가 열립니다.
  • Bevel Gearbox와 System Parts 항목에서 다운받으시면 됩니다.
  • 다른 항목은 구버전 제품들에 대한 자료입니다.

응용설계 Layout 도면

  • 아래는 기본적인 Layout 예시입니다. 다른 Layout 이 필요하시다면 카달로그 144~145페이지를 참고하세요.
  • 고객님의 응용장비에 맞는 Layout 도면은 고객님의 요구에 맞추어 제작해 드립니다. (상담전화: 032-683-6200)

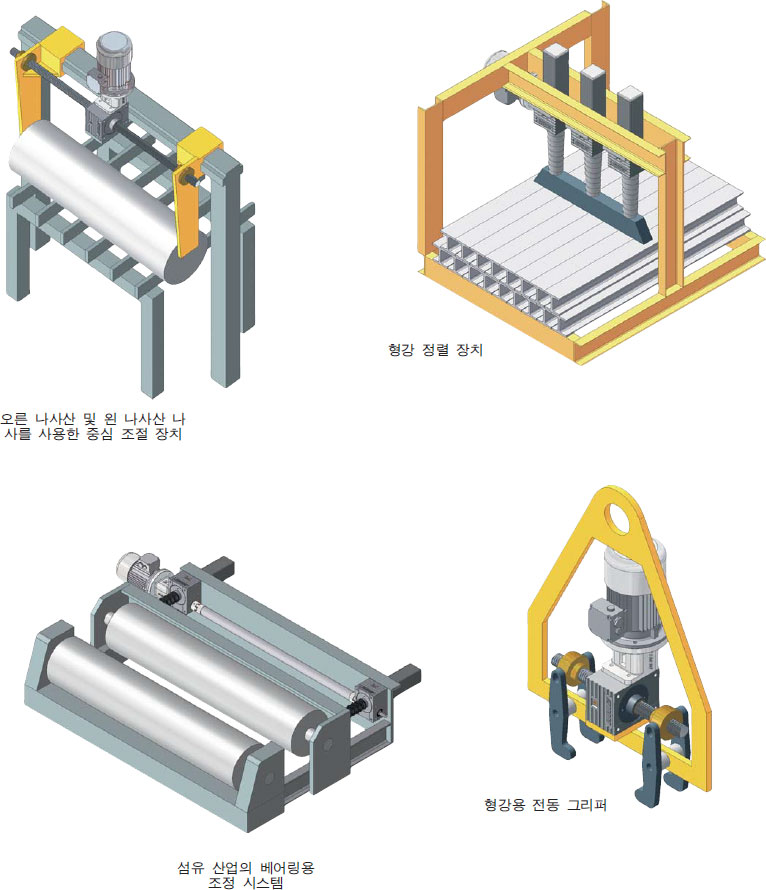

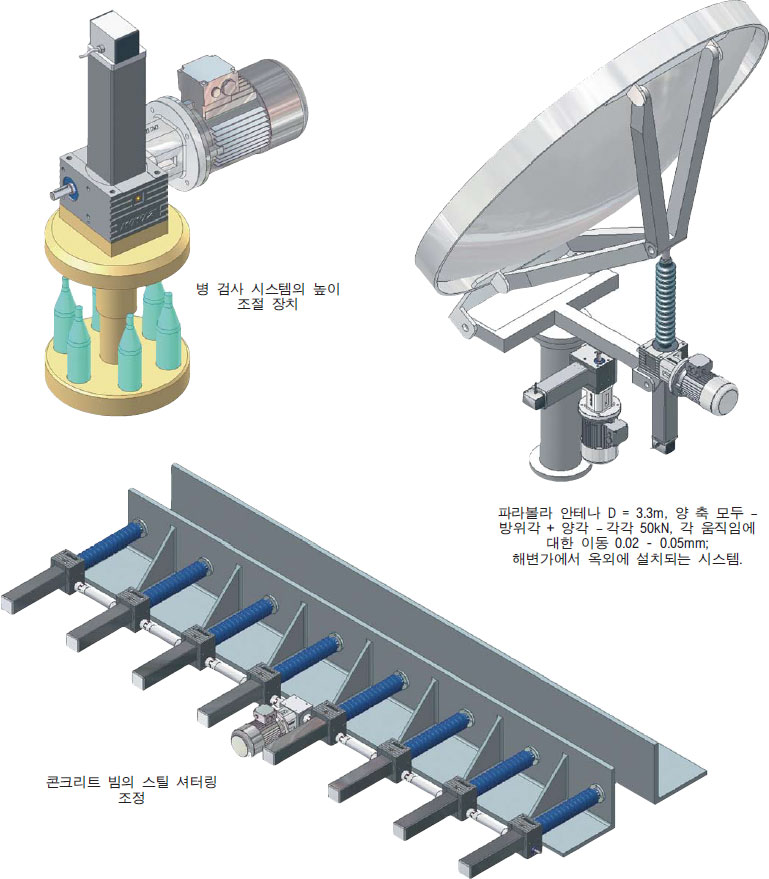

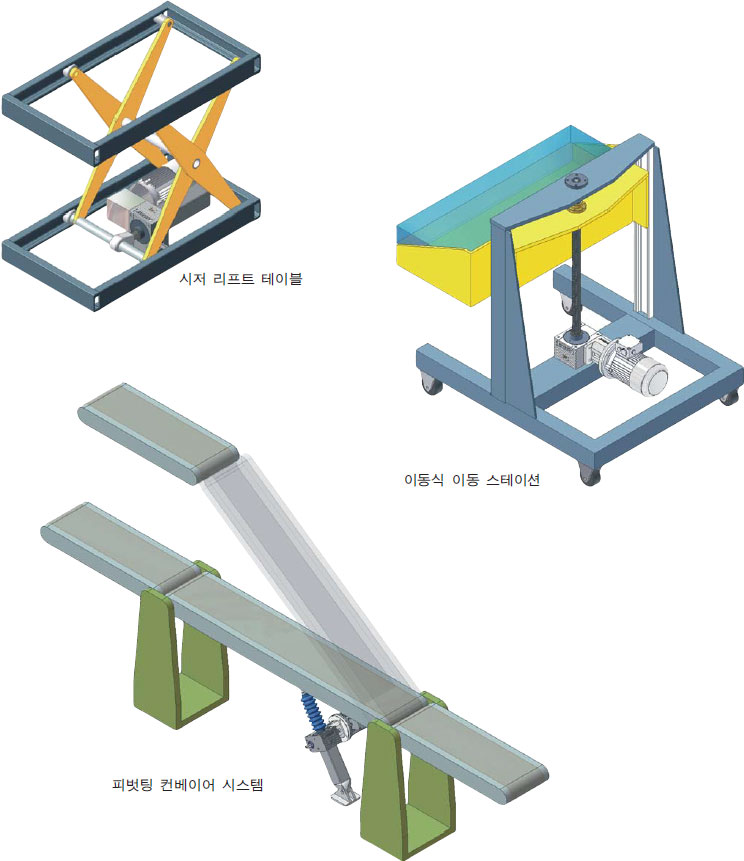

+ 응용 예

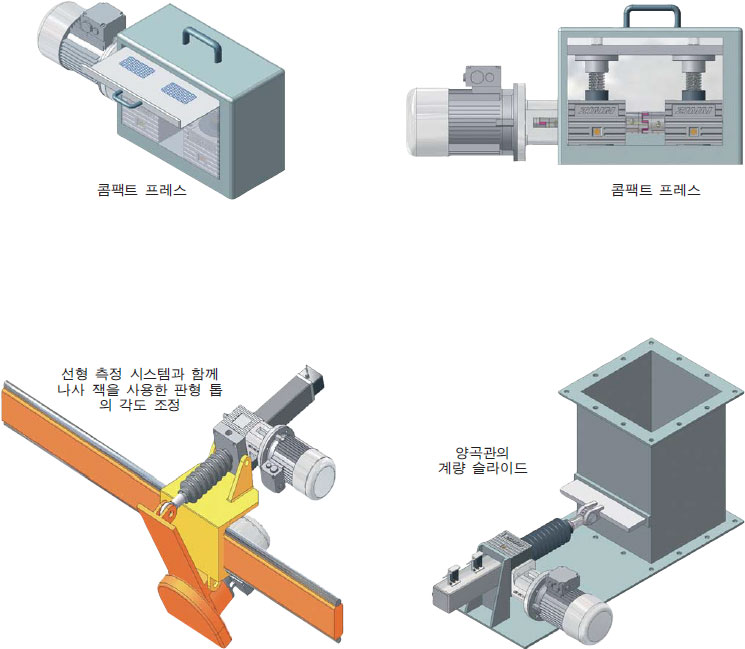

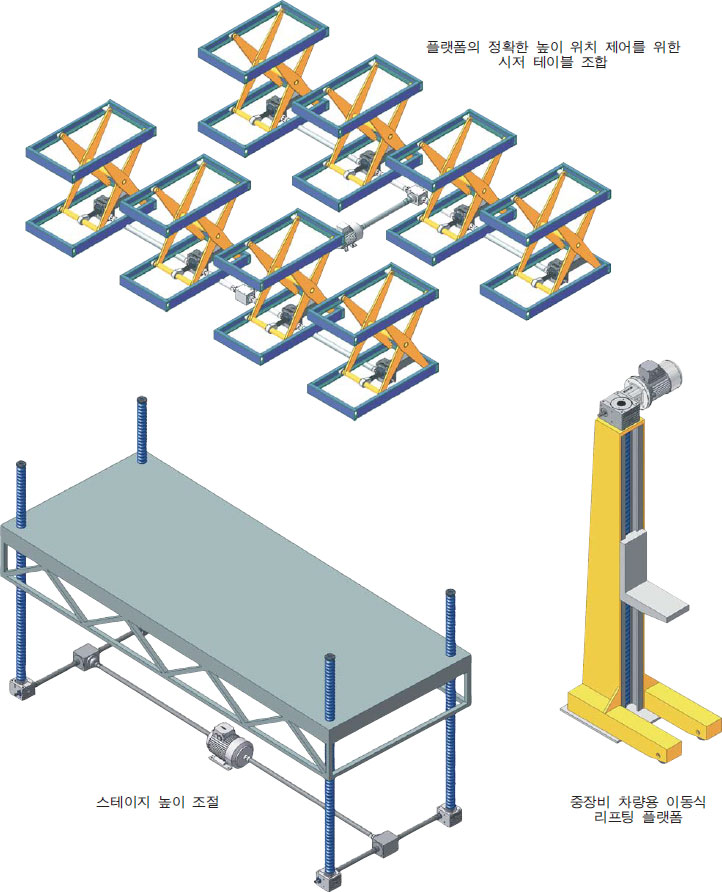

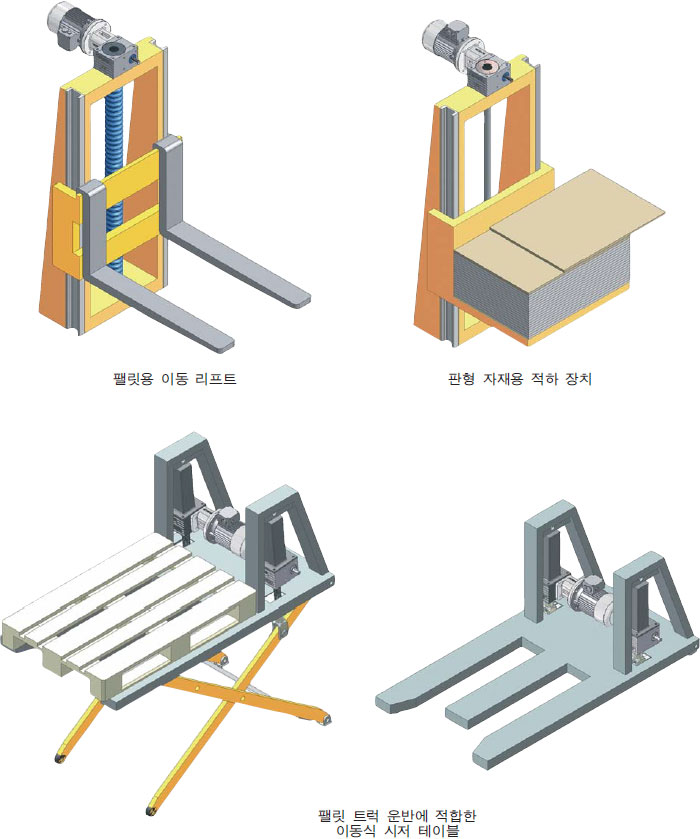

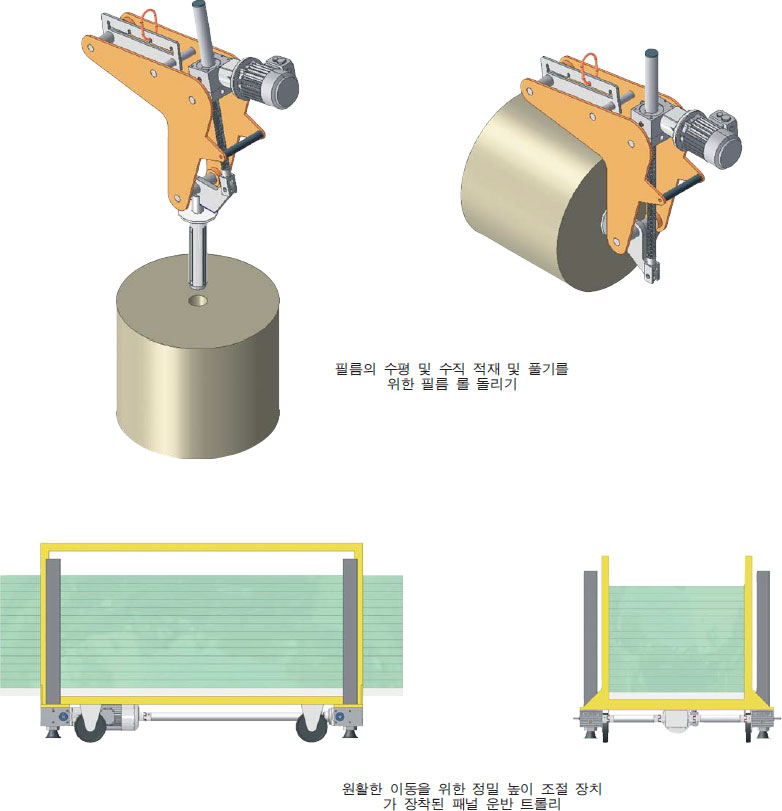

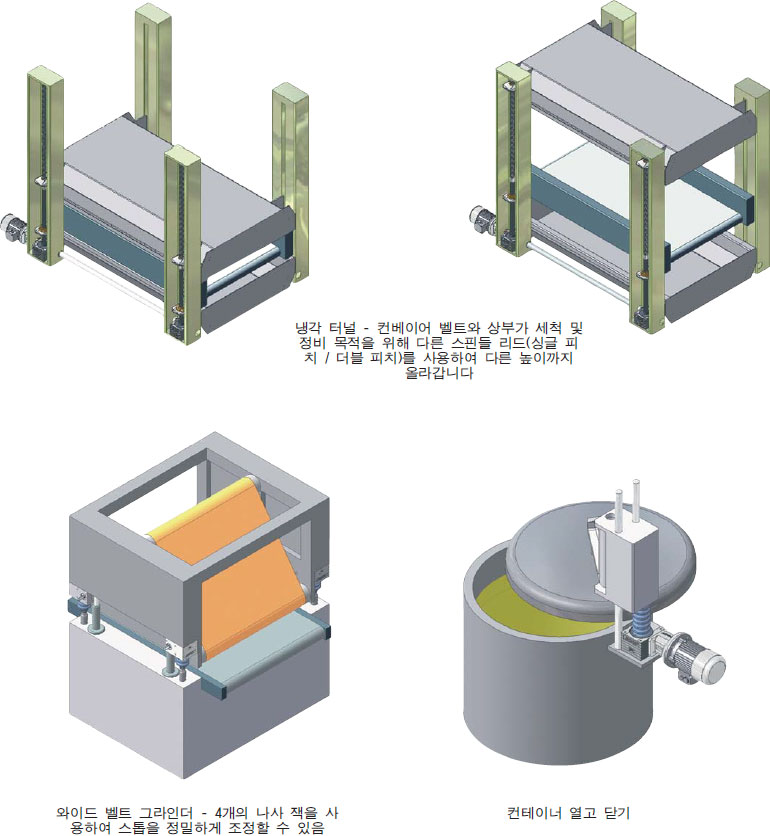

응용예
