Overview
설계 엔지니어의 작업을 돕기 위해 설계된 Linear Actuator로써 기계적 효율과 위치 제어에 대해 최적화 되어있으며, 다양한 형태의 묘듈화 된 자동화 기술을 제공하고 있습니다. 이제 설계엔지니어는 J-ILINE Actuator를 선택함으로써, Linear 운동을 제공하기 위해 더이상 다양한 제품들을 Test하고 고르는데 시간을 허비할 필요가 없습니다. 최상의 요소로 구성되 J-LINE Actuator는 최고의 제품입니다. UNILINE은 많은 장점을 가지고 있습니다.
정밀 LM가이드가 인발된 알루미늄 합금 프로파일에 설치되어 있습니다. 이것은 시장내에 있는 많은 표준 마운팅 액세서리와 경쟁력이 있습니다.
- 다양성, 추가로 길고 다수의 이송 플레이트를 포함한 버전들로 다양한 구성과 크기로 사용할 수 있습니다.
- 간단성, 설계자들이 Linear 모션에 시간을 허비할 필요가 없습니다.
- 안전성, 프로파일 안에 Linear 레일과 슬라이더가 있어서, 이 유니트는 움직이는 부분으부터 작업자를 보호하는 안정도가 뛰어납니다.
- 경제성, 높은 질의 요소들로 쉽게 조립되고 설치가 용이합니다.
- 컴팩트하고 심플합니다.
- 신속한 주행과 납기
다양성
- Size의 다변화
- 40,55,75,75/85,100,165
- 그 외 각종 Bracket적용 가능
구성
- 프로 파일 안에 linear rail과 silder 적용 타입
- 기타 이물 방지 system 적용
품질
- 빠른 이송 능력
- 간단한 구조화
- 단 납기 실현
최적화
- 장비의 전제 sizing에서 모듈화 가능
- Linear motion에 따른 설계의 최적화 실현
| Type | Size(mm x mm) | Max 총장(mm) | Max Stroke(mm) | 표준 Moving Trolley Size(mm) | Option |
|---|---|---|---|---|---|
| J, JEL, JN | 40(40×40) | 2148 | 1800 | 165 | S:센서 R:감속기 P:병렬연결 B:Black Anodizing Rd:Raydent” |
| 55(55×55) | 6116 | 5700 | 200 | ||
| 75(75×75) | 6217 | 5700 | 285 | ||
| 75×85(75×85) | 6275 | 5700 | 285 | ||
| 100(100×100) | 6224 | 5600 | 300 | ||
| 165(165×130) | 4450 | 3640 | 300 | ||
| 100(100×100) | 6250 | 5600 | 340 | ||
| JD, JDL | 55(55×55) | 6116 | 5700 | 200 | |
| 100(100×100) | 6224 | 5300 | 300 | ||
| JS | 55(55×55) | 6116 | 5500 | 200 | |
| 75(75×75) | 6302 | 5400 | 285 | ||
| 100(100×100) | 6224 | 5600 | 300 |

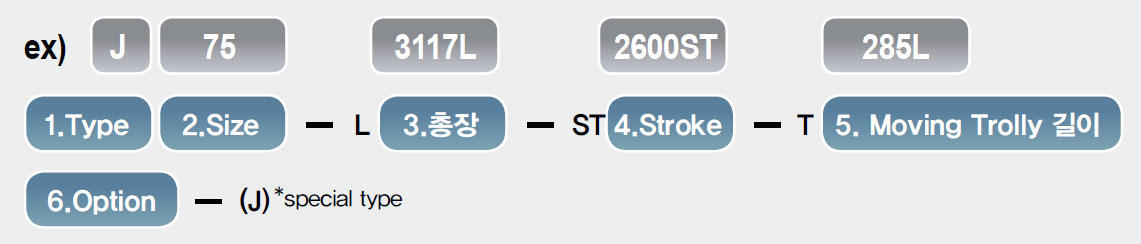

JEL75 – L5800 – ST5000 – T285 – RB – J
* 스페셜 타입의 JEL75 모델, 총장 5800mm, 스트로크 5000mm, 무빙 트롤리 285mm, 감속기 부착, black anodizing 처리한 J-line
LM Guide Type
J, JEL, JD, JDL, JS, JN, series
J40
J55
J75
J75x85
J100
JEL40
JEL55
JEL75
JEL75x85
JEL100
J165
JN100
JD55
JD100
JDL100
JS55
JS75
JS100
Clean Cover Type
JC series
JC40
JC55
JC75
JC100
JNC100
J – LINE Robot System

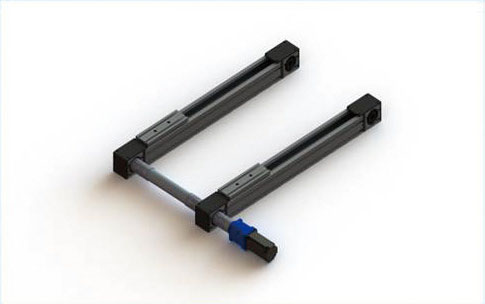

Dual Axis

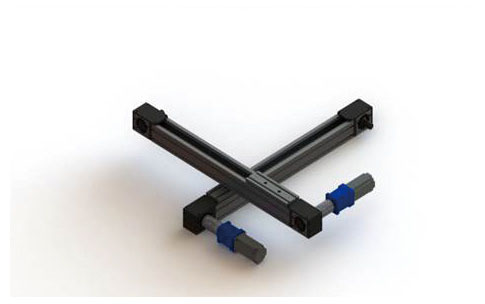

X-Y Axis

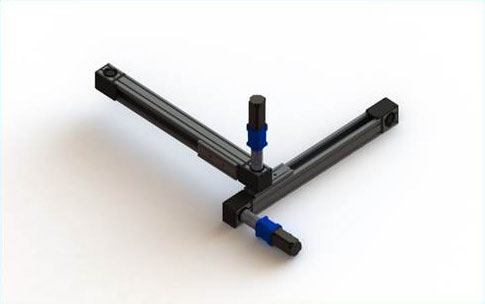

X-Y Single Arm Axis
X-Z Axis

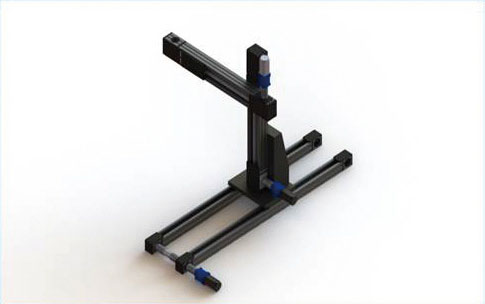

X-Z-Y Axis

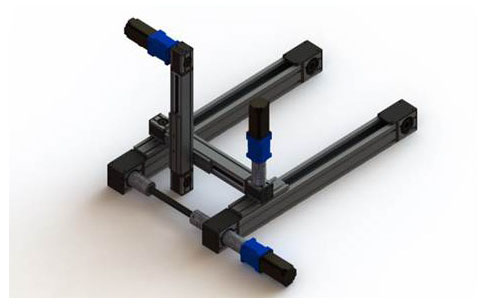

X-Y-Z Dual Axis
J시리즈
J-LINE 의 가장 기본적인 Type으로 평행 이송용 장비에 적합한 제품 입니다.
JEL시리즈
J-LINE 표준 J-type에 측면부 LM 을 추가한 Type 으로 비틀림 모멘트 및 외팔보 형태의 장비에 적합한 제품 입니다.
JD시리즈
1개의 Motor로 2개의 Moving Trolley를 동시에 움직일수 있는 Type으로 Centering 및 Clamping 작업 등에 용이한 제품 입니다.
JS시리즈
2축 평행 동기 구동 시 2개의 Motor 로 Moving Trolley를 각각 구동할수 있는 Type 으로 Loading & Unloading 작업 등에 용이한 제품 입니다.
JC시리즈
J-LINE 표준 LM Type 에 SUS Cover 를채용한 Type 으로 분진 방지 및 오염 환경에 적합한 제품 입니다.
Painting Line
Edge grainding machine
Laser cutting machine
Probo machine
Pick & place system
Wafer handling unit
Show room
Semiconductor remover
Vision tester handler
- + 제품 특징
-
다양성
- Size의 다변화
- 40,55,75,75/85,100,165
- 그 외 각종 Bracket적용 가능
구성
- 프로 파일 안에 linear rail과 silder 적용 타입
- 기타 이물 방지 system 적용
품질
- 빠른 이송 능력
- 간단한 구조화
- 단 납기 실현
최적화
- 장비의 전제 sizing에서 모듈화 가능
- Linear motion에 따른 설계의 최적화 실현
- + 제품 코드
-
Type Size(mm x mm) Max 총장(mm) Max Stroke(mm) 표준 Moving Trolley Size(mm) Option J, JEL, JN 40(40×40) 2148 1800 165 S:센서
R:감속기
P:병렬연결
B:Black Anodizing
Rd:Raydent”55(55×55) 6116 5700 200 75(75×75) 6217 5700 285 75×85(75×85) 6275 5700 285 100(100×100) 6224 5600 300 165(165×130) 4450 3640 300 100(100×100) 6250 5600 340 JD, JDL 55(55×55) 6116 5700 200 100(100×100) 6224 5300 300 JS 55(55×55) 6116 5500 200 75(75×75) 6302 5400 285 100(100×100) 6224 5600 300 JEL75 – L5800 – ST5000 – T285 – RB – J
* 스페셜 타입의 JEL75 모델, 총장 5800mm, 스트로크 5000mm, 무빙 트롤리 285mm, 감속기 부착, black anodizing 처리한 J-line - + 제품 구성
-
LM Guide Type
J, JEL, JD, JDL, JS, JN, seriesJ40
J55
J75
J75x85
J100
JEL40
JEL55
JEL75
JEL75x85
JEL100
J165
JN100
JD55
JD100
JDL100
JS55
JS75
JS100
Clean Cover Type
JC seriesJC40
JC55
JC75
JC100
JNC100
J – LINE Robot System
Dual Axis
X-Y Axis
X-Y Single Arm Axis
X-Z Axis
X-Z-Y Axis
X-Y-Z Dual Axis
- + 제품소개
-
J시리즈
J-LINE 의 가장 기본적인 Type으로 평행 이송용 장비에 적합한 제품 입니다.
JEL시리즈
J-LINE 표준 J-type에 측면부 LM 을 추가한 Type 으로 비틀림 모멘트 및 외팔보 형태의 장비에 적합한 제품 입니다.
JD시리즈
1개의 Motor로 2개의 Moving Trolley를 동시에 움직일수 있는 Type으로 Centering 및 Clamping 작업 등에 용이한 제품 입니다.
JS시리즈
2축 평행 동기 구동 시 2개의 Motor 로 Moving Trolley를 각각 구동할수 있는 Type 으로 Loading & Unloading 작업 등에 용이한 제품 입니다.
JC시리즈
J-LINE 표준 LM Type 에 SUS Cover 를채용한 Type 으로 분진 방지 및 오염 환경에 적합한 제품 입니다.
- + 응용예
-
Painting Line
Edge grainding machine
Laser cutting machine
Probo machine
Pick & place system
Wafer handling unit
Show room
Semiconductor remover
Vision tester handler
